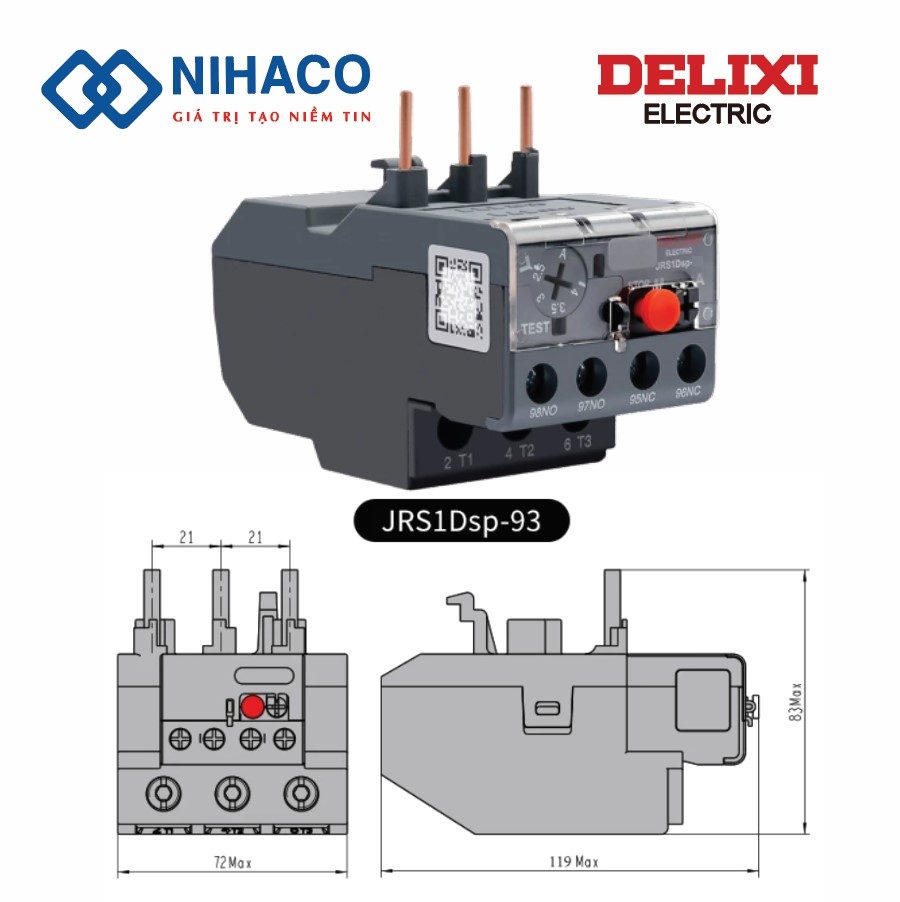

Rơ le nhiệt JRS1Dsp-93 80–93A – Bảo vệ quá tải cho động cơ dòng lớn
Rơ le nhiệt JRS1Dsp-93 80–93A là phiên bản thuộc dòng JRS1Dsp dành cho các hệ thống động cơ có dòng làm việc lớn. Thiết bị thực hiện chức năng giám sát quá tải, mất pha và tác động lên mạch điều khiển khi điều kiện vận hành vượt quá mức cho phép.
Với dải điều chỉnh dòng 80–93A, JRS1Dsp-93 hướng tới các hệ thống động lực và máy móc công nghiệp cần mức bảo vệ dòng cao hơn các phiên bản JRS1Dsp-25 và JRS1Dsp-38.
Thông số JRS1Dsp-93 80–93A
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | JRS1Dsp-93 |
| Loại | Rơ le nhiệt bảo vệ quá tải |
| Dải chỉnh dòng | 80–93A |
| Cấp tác động | 10 |
| Điện áp cách điện định mức Ui | 690V |
| Nhiệt độ bù | -5°C đến +40°C |
| Bảo vệ quá tải | Có |
| Bảo vệ mất pha | Có |
| Reset bằng tay | Có |
| Reset tự động | Có |
| Nút Test / Stop | Có |
| Chỉ thị Trip | Có |
| Tiếp điểm phụ | Có |
Đặc tính tác động của rơ le nhiệt JRS1Dsp
Sơ đồ đấu dây lắp đặt Rơ le nhiệt Delixi JRS1Dsp
Thiết kế cho hệ thống động lực dòng cao
Ở các hệ thống sử dụng động cơ có dòng làm việc lớn, lựa chọn đúng rơ le nhiệt là yếu tố quan trọng để hạn chế tình trạng động cơ hoạt động quá tải kéo dài.
JRS1Dsp-93 cho phép thiết lập dòng trong khoảng 80–93A. Khi phát hiện điều kiện quá tải phù hợp với đặc tính tác động của thiết bị, rơ le sẽ chuyển trạng thái tiếp điểm để mạch điều khiển thực hiện ngắt contactor.
Bảng mã sản phẩm rơ le nhiệt JRS1Dsp
| STT | Mã sản phẩm | Dải điều chỉnh dòng |
|---|---|---|
| 1 | JRS1Dsp-25 | 0.1–0.16A |
| 2 | JRS1Dsp-25 | 0.16–0.25A |
| 3 | JRS1Dsp-25 | 0.25–0.4A |
| 4 | JRS1Dsp-25 | 0.4–0.63A |
| 5 | JRS1Dsp-25 | 0.63–1.0A |
| 6 | JRS1Dsp-25 | 1.0–1.6A |
| 7 | JRS1Dsp-25 | 1.6–2.5A |
| 8 | JRS1Dsp-25 | 2.5–4.0A |
| 9 | JRS1Dsp-25 | 4.0–6A |
| 10 | JRS1Dsp-25 | 5.5–8A |
| 11 | JRS1Dsp-25 | 7.0–10A |
| 12 | JRS1Dsp-25 | 9.0–13A |
| 13 | JRS1Dsp-25 | 12–18A |
| 14 | JRS1Dsp-25 | 17–25A |
| 15 | JRS1Dsp-38 | 23–32A |
| 16 | JRS1Dsp-38 | 30–40A |
| 17 | JRS1Dsp-93 | 23–32A |
| 18 | JRS1Dsp-93 | 30–40A |
| 19 | JRS1Dsp-93 | 37–50A |
| 20 | JRS1Dsp-93 | 48–65A |
| 21 | JRS1Dsp-93 | 55–70A |
| 22 | JRS1Dsp-93 | 63–80A |
| 23 | JRS1Dsp-93 | 80–93A |
Rơ le nhiệt JRS1Dsp có nhiều dải điều chỉnh dòng.
Dễ kiểm tra và xử lý sự cố
Thiết bị có cửa sổ chỉ thị Trip giúp kỹ thuật viên nhận biết rơ le đã tác động. Nút Test hỗ trợ kiểm tra mạch, trong khi chức năng Reset cho phép lựa chọn chế độ bằng tay hoặc tự động tùy theo yêu cầu vận hành.
JRS1Dsp-93 có thể được ứng dụng trong tủ điện động lực, dây chuyền sản xuất, hệ thống bơm, quạt, băng tải và các máy móc công nghiệp sử dụng động cơ dòng lớn.
Khi lắp đặt cần căn cứ vào dòng định mức trên nhãn động cơ và điều kiện tải thực tế để thiết lập dòng bảo vệ phù hợp, không nên mặc định đặt rơ le ở mức tối đa 93A.
