Giải Pháp Biến Tần Delixi Em60 Cho Cầu Trục Dầm Đơn  – Ổn Định, Tối Ưu

Tổng quan về cầu trục dầm đơn trong sản xuất công nghiệp

Cầu trục dầm đơn là thiết bị nâng hạ được sử dụng rộng rãi trong các nhà máy cơ khí, nhà xưởng sản xuất kết cấu thép, xưởng đóng tàu, kho logistics, nhà máy nhựa, thực phẩm và vật liệu xây dựng. Nhiệm vụ chính của cầu trục là nâng hạ, di chuyển và định vị hàng hóa trong khu vực sản xuất.

Mặc dù cấu tạo tương đối đơn giản nhưng cầu trục lại phải làm việc trong điều kiện tải trọng lớn, tần suất hoạt động liên tục và yêu cầu độ an toàn rất cao. Chỉ cần một sự cố nhỏ cũng có thể gây thiệt hại lớn về thiết bị, hàng hóa hoặc ảnh hưởng đến an toàn lao động.

Hiện nay vẫn còn rất nhiều cầu trục dầm đơn vận hành bằng phương pháp khởi động trực tiếp hoặc điều khiển contactor nhiều cấp tốc độ. Đây là nguyên nhân dẫn đến hàng loạt vấn đề như rung lắc tải, hao mòn cơ khí và tiêu thụ điện năng lớn.

Đó cũng là lý do giải pháp sử dụng biến tần Delixi đang được nhiều doanh nghiệp lựa chọn để nâng cấp hệ thống cầu trục hiện có.

Cầu trục dầm đơn 5 tấn trong nhà máy sử dụng biến tần Delixi Em60

Cấu tạo và nguyên lý hoạt động của cầu trục dầm đơn

Một hệ thống cầu trục dầm đơn thông thường gồm 3 cơ cấu chính:

Cơ cấu nâng hạ

Đây là bộ phận quan trọng nhất.

• • Nâng tải lên cao.
  • Hạ tải xuống vị trí mong muốn.
  • Giữ tải ổn định khi dừng.

Các thành phần gồm:

• • Động cơ nâng hạ.
  • Hộp giảm tốc.
  • Tang cuốn cáp.
  • Cáp thép.
  • Móc cẩu.
  • Phanh điện từ.

Cơ cấu di chuyển xe con

Giúp palang di chuyển ngang trên dầm chính.

Cơ cấu di chuyển cầu

Cho phép toàn bộ cầu trục chạy dọc theo ray nhà xưởng.

Ba cơ cấu này đều có thể ứng dụng biến tần nhằm nâng cao hiệu quả vận hành.

Những vấn đề thường gặp trên cầu trục không sử dụng biến tần

Qua hàng trăm công trình thực tế, NIHACO nhận thấy các sự cố phổ biến gồm:

Giật tải khi khởi động

Khi động cơ được cấp điện trực tiếp, mô-men xuất hiện đột ngột khiến:

• Tải rung mạnh.
• Móc cẩu giật.
• Cáp thép chịu xung lực lớn.

Va đập cơ khí

Các bộ phận chịu ảnh hưởng:

• Hộp số.
• Khớp nối.
• Trục truyền động.
• Tang cuốn cáp.

Sau nhiều năm hoạt động sẽ phát sinh tiếng kêu lớn và giảm tuổi thọ.

Dòng khởi động cao

Dòng khởi động thường lớn gấp 5–7 lần dòng định mức.

Hậu quả:

• Sụt áp điện lưới.
• Nóng động cơ.
• Cháy tiếp điểm contactor.

Độ chính xác thấp

Khó đưa tải vào đúng vị trí lắp ráp.

Đặc biệt trong ngành cơ khí chế tạo, sai số nhỏ cũng ảnh hưởng đến chất lượng sản phẩm.

Dự án thực tế NIHACO triển khai tại Hải Phòng

Một khách hàng trong lĩnh vực gia công kết cấu thép đã liên hệ NIHACO với yêu cầu:

• • Giảm rung lắc hàng hóa.
  • Tăng tuổi thọ hệ thống nâng hạ.
  • Giảm sự cố điện.
  • Nâng cao độ an toàn lao động.

Thông số dự án

Hạng mục	Giá trị
Loại cầu trục	Dầm đơn
Tải trọng	5 tấn
Động cơ nâng hạ	11kW
Điện áp	380V
Chế độ làm việc	2 ca/ngày
Thời gian sử dụng	7 năm

Qua kiểm tra thực tế, hệ thống đang sử dụng contactor đảo chiều truyền thống.

Vì sao NIHACO lựa chọn Delixi Em60?

Đối với ứng dụng cầu trục, biến tần phải đáp ứng yêu cầu.

Sau khi đánh giá nhiều phương án, NIHACO lựa chọn Delixi Em60, biến tần mini kinh tế phù hợp với cẩu nhỏ.

Điều khiển Vector mạnh mẽ

• • Duy trì mô-men lớn ở tốc độ thấp.
  • Nâng tải ổn định.
  • Khởi động êm ái.

Hỗ trợ tải nặng

Khả năng quá tải cao giúp hệ thống hoạt động ổn định ngay cả khi tải thay đổi liên tục.

Tích hợp chức năng điều khiển phanh

Giúp:

• • Tránh tụt tải.
  • Tăng độ an toàn.
  • Bảo vệ hộp giảm tốc.

Giải pháp biến tần Delixi cẩu trục được áp dụng

NIHACO lựa chọn:

Thiết bị	Thông số
Biến tần	Delixi Em60
Công suất	15kW
Động cơ	11kW
Chế độ	Vector
Điện trở xả	Có
Tăng tốc	6 giây
Giảm tốc	8 giây

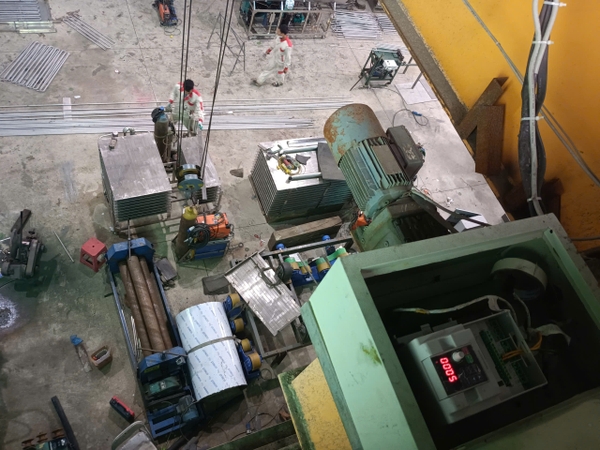

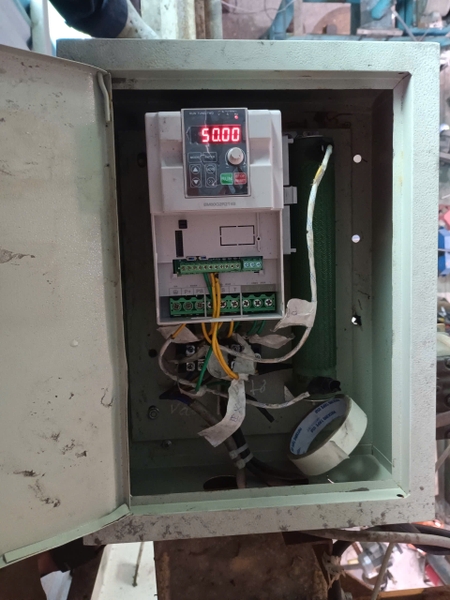

Biến tần Delixi Em60 điều khiển cầu trục dầm đơn

Quá trình lắp đặt biến tần cho cẩu trục dầm đơn thực tế

Kiểm tra cơ khí

Kỹ sư kiểm tra:

• • Phanh điện từ.
  • Hộp số.
  • Cáp thép.
  • Tang cuốn.

Kiểm tra điện

• • Điện áp nguồn.
  • Dòng động cơ.
  • Điện trở cách điện.

Cải tạo tủ điện

• • Loại bỏ mạch điều khiển cũ.
  • Bổ sung CB bảo vệ.
  • Lắp điện trở xả.

Cài đặt thông số

Các thông số được điều chỉnh theo tải thực tế thay vì sử dụng thông số mặc định.

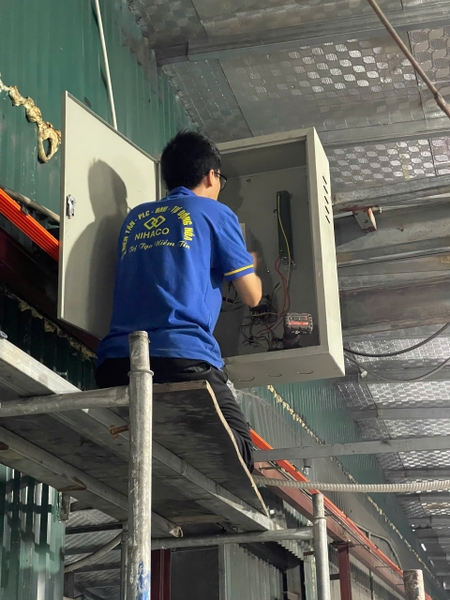

Kỹ sư NIHACO cài đặt thông số Delixi H300 cho cầu trục

Kết quả sau khi lắp đtặ biến tần cầu trục đưa vào vận hành

Giảm rung lắc tới mức tối thiểu

Hàng hóa không còn dao động mạnh khi khởi động.

Khởi động mềm

Dòng điện khởi động giảm đáng kể.

Hộp số vận hành êm hơn

Giảm va đập cơ học trong toàn bộ hệ thống.

Tăng tuổi thọ thiết bị

Các bộ phận được bảo vệ tốt hơn:

• • Động cơ.
  • Hộp giảm tốc.
  • Phanh.
  • Cáp thép.

Tăng độ an toàn

Đây là lợi ích lớn nhất đối với doanh nghiệp.

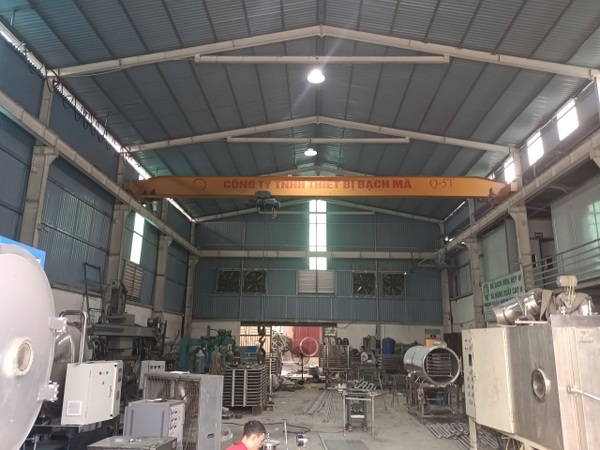

Cầu trục dầm đơn vận hành ổn định sau khi lắp Delixi Em60

Các lỗi biến tần cầu trục thường gặp và cách xử lý

Lỗi OC – Quá dòng

Nguyên nhân:

• • Tăng tốc quá nhanh.
  • Kẹt tải.
  • Chọn biến tần thiếu công suất.

Lỗi OV – Quá áp

Nguyên nhân:

• • Không sử dụng điện trở xả.
  • Giảm tốc quá nhanh.

Lỗi OH – Quá nhiệt

Nguyên nhân:

• • Tủ điện quá nóng.
  • Quạt hỏng.
  • Bụi bẩn nhiều.

Lỗi OL – Quá tải

Nguyên nhân:

• • Nâng quá tải.
  • Động cơ xuống cấp.

Kinh nghiệm lựa chọn biến tần cho cầu trục

Không nên chọn biến tần bằng đúng công suất động cơ.

Khuyến nghị:

Công suất động cơ	Công suất biến tần
5.5kW	7.5kW
7.5kW	11kW
11kW	15kW
15kW	18.5kW
22kW	30kW

Điều này giúp hệ thống hoạt động ổn định hơn trong điều kiện tải nặng.

Câu hỏi thường gặp

Biến tần Delixi có dùng cho cầu trục 10 tấn được không?

Có. Chỉ cần lựa chọn đúng công suất phù hợp với động cơ.

Có cần điện trở xả không?

Nên sử dụng để tránh lỗi OV và tăng khả năng hãm tải.

Có thể lắp biến tần cho cầu trục cũ không?

Hoàn toàn được. Phần lớn các dự án NIHACO triển khai đều là nâng cấp hệ thống hiện hữu.

Bao lâu nên bảo trì biến tần?

Khuyến nghị từ 6–12 tháng tùy môi trường làm việc.

NIHACO – Đơn vị chuyên giải pháp biến tần cầu trục

Chuyên sửa chữa – lắp đặt – cung cấp biến tần, PLC, HMI, Servo và giải pháp tự động hóa công nghiệp.

• • Cung cấp biến tần Delixi chính hãng
  • Lắp đặt biến tần cẩu trục – cầu trục
  • Sửa chữa biến tần công nghiệp
  • Thi công tủ điện điều khiển
  • Sửa chữa PLC – HMI – Servo

Theo dõi thêm các dự án lắp mới, sửa chữa biến tần:

• • Biến tần cẩu trục
  • Sửa chữa biến tần cẩu trục
  • Biến tần máy nén khí
  • Biến tần băng tải hàng tại Hải Phòng

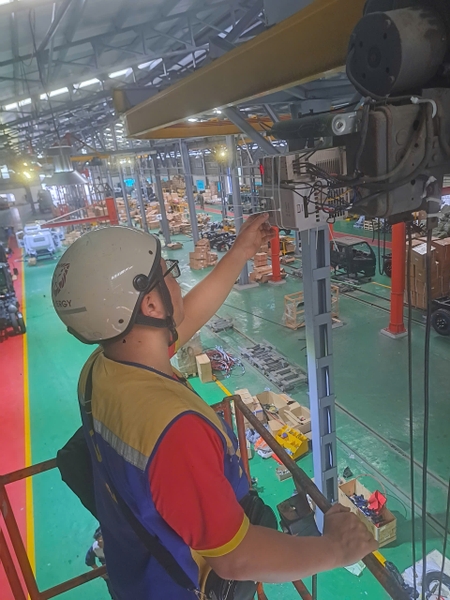

Dự án lắp đặt biến tần Delixi Em60 cho cầu trục dầm đơn tại Hải Phòng

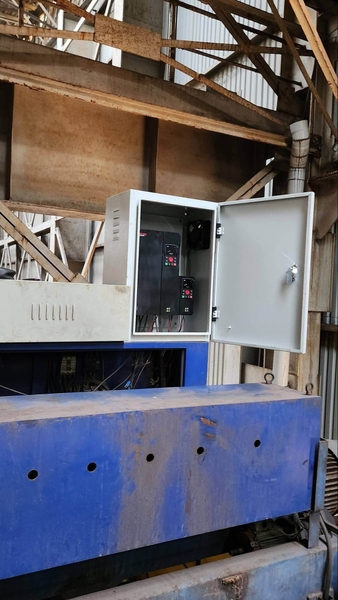

Lắp đặt biến tần Delixi H300 cho cẩu trục tại Hải Phòng

Lăp đặt biến tần cho cẩu trục nhà xưởng

Lắp đặt biến tần Delixi H500 điều khiển cẩu trục tại xưởng sản xuất ở Hải Phòng

 Lắp đặt biến tần điều khiển dầm biên cẩu trục - Sông cấm Hải Phòng

Giải pháp biến tần Delixi cho cầu trục dầm đơn không chỉ giúp hệ thống vận hành êm ái mà còn giảm đáng kể chi phí bảo trì, tăng tuổi thọ thiết bị và nâng cao độ an toàn sản xuất. Với kinh nghiệm triển khai thực tế tại nhiều nhà máy, NIHACO sẵn sàng tư vấn và đưa ra giải pháp phù hợp nhất cho từng hệ thống cầu trục từ 1 tấn đến 20 tấn.
