Điện trở (Braking Resistor) xả là gì?

Điện trở xả (Braking Resistor) là một loại điện trở công suất lớn (từ vài trăm W đến hàng chục kW), được sử dụng trong hệ thống biến tần nhằm tiêu tán năng lượng dư thừa sinh ra trong quá trình giảm tốc động cơ.

Trong quá trình vận hành:

Khi động cơ giảm tốc nhanh hoặc dừng đột ngột
Năng lượng cơ học chuyển thành điện năng hồi tiếp
Điện áp DC Bus tăng cao

Nếu không xử lý kịp thời:

Biến tần báo lỗi Over Voltage (OV)
Có thể gây hỏng tụ điện, IGBT
Làm gián đoạn sản xuất

👉 Điện trở xả có nhiệm vụ:

Hấp thụ năng lượng dư
Chuyển hóa thành nhiệt
Giữ ổn định điện áp DC Bus

Bản chất của quá trình hãm động cơ

Khi động cơ hoạt động bình thường:

Biến tần cấp điện → tạo từ trường quay
Rotor quay → sinh công cơ học

Khi giảm tốc nhanh:

Rotor vẫn quay theo quán tính
Tốc độ thực tế lớn hơn tốc độ điều khiển
Động cơ trở thành máy phát điện

Lúc này:

Năng lượng điện sinh ra quay ngược về biến tần
Đi qua bộ chỉnh lưu → thành điện DC
Dồn vào DC Bus

Nếu không có điện trở xả:

Điện áp tăng đột biến
Gây hỏng linh kiện công suất

Phân loại điện trở xả

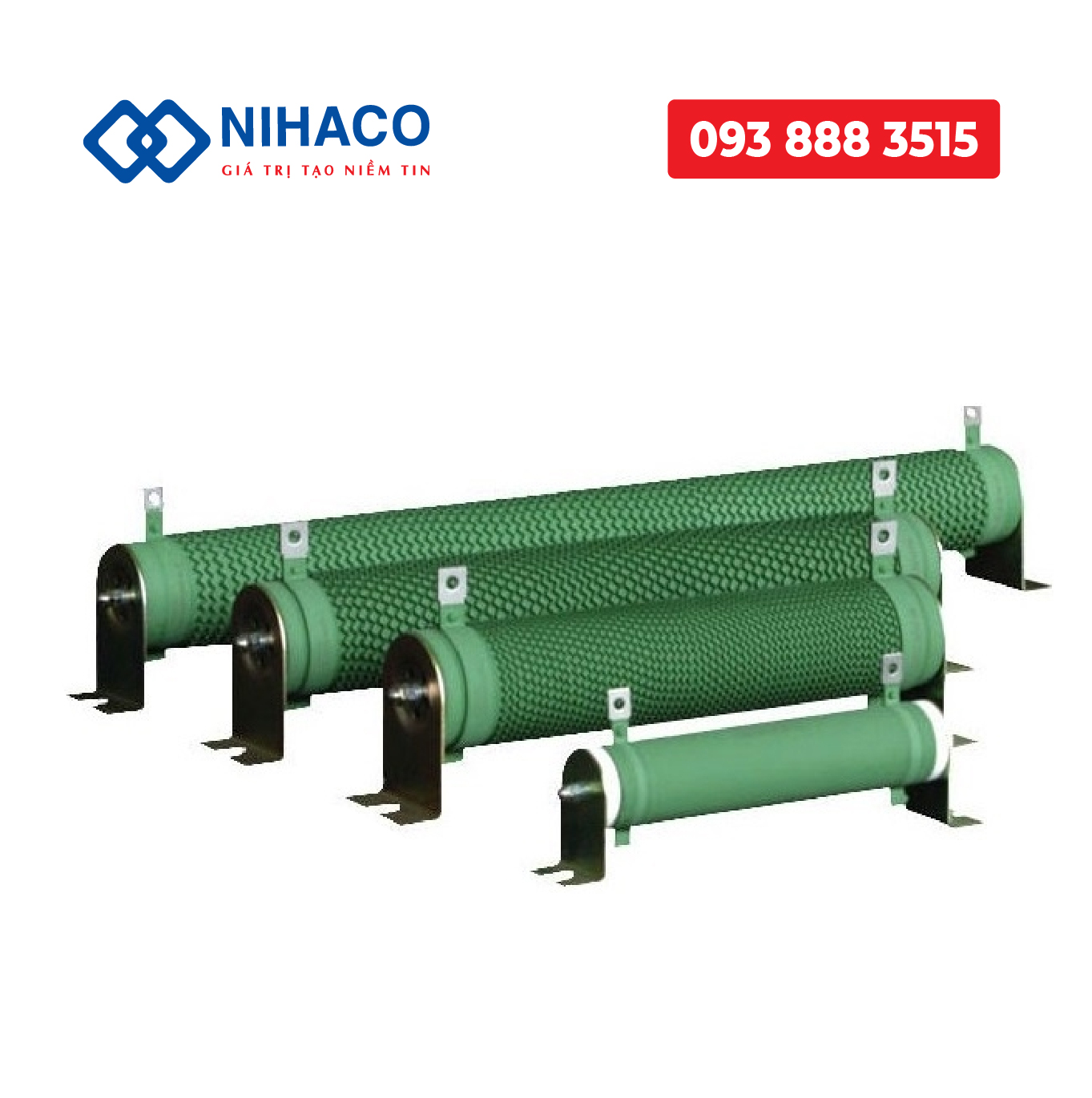

Điện trở xả vỏ sứ

Đặc điểm:

Lõi dây điện trở quấn trên ống sứ
Không có vỏ bảo vệ kín

Ưu điểm:

Giá thành thấp
Dễ thay thế

Nhược điểm:

Kích thước lớn
Tản nhiệt kém
Độ bền không cao

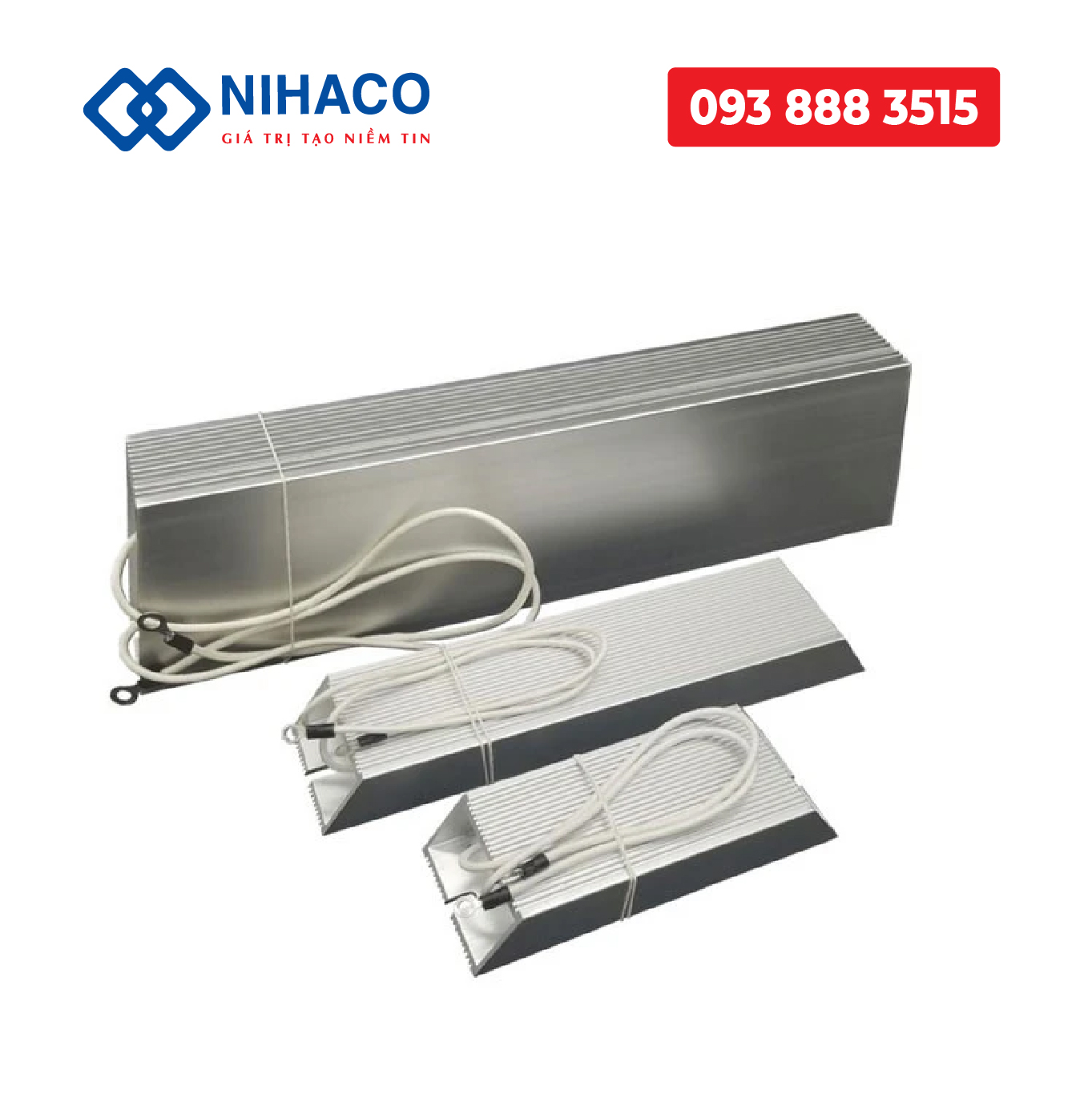

Điện trở xả vỏ nhôm

Đặc điểm:

Vỏ nhôm có khả năng tản nhiệt tốt
Thiết kế nhỏ gọn

Ưu điểm:

Độ bền cao
Tản nhiệt nhanh
Phù hợp công nghiệp

Nhược điểm:

Giá thành cao hơn

👉 Thực tế nên ưu tiên sử dụng loại vỏ nhôm cho hệ thống công nghiệp.

Nguyên lý hoạt động của điện trở xả

Hệ thống hãm gồm:

Braking Chopper (bộ đóng/ngắt)
Điện trở xả

Quá trình hoạt động:

Điện áp DC Bus tăng cao
Bộ chopper kích hoạt
Dòng điện được đưa qua điện trở
Năng lượng chuyển thành nhiệt

Chu trình này diễn ra liên tục trong quá trình giảm tốc.

Khi nào cần sử dụng điện trở xả?

Các trường hợp bắt buộc dùng điện trở xả:

Cẩu trục, nâng hạ
Máy ly tâm
Máy ép nhựa
Máy cán
Băng tải tải nặng

Dấu hiệu nhận biết:

Biến tần thường xuyên báo lỗi OV
Thời gian dừng máy lâu
Không thể giảm tốc nhanh

Trường hợp không cần dùng điện trở xả:

Quạt
Máy bơm

👉 Có thể tăng thời gian giảm tốc để thay thế.

Hướng dẫn lắp đặt điện trở xả chi tiết

Vị trí lắp đặt trở xả tối ưu

Nên lắp ngoài tủ điện
Nếu lắp trong tủ cần:
- Có quạt tản nhiệt
- Có khe thông gió

⚠️ Lưu ý: điện trở xả có thể nóng tới 200–300°C

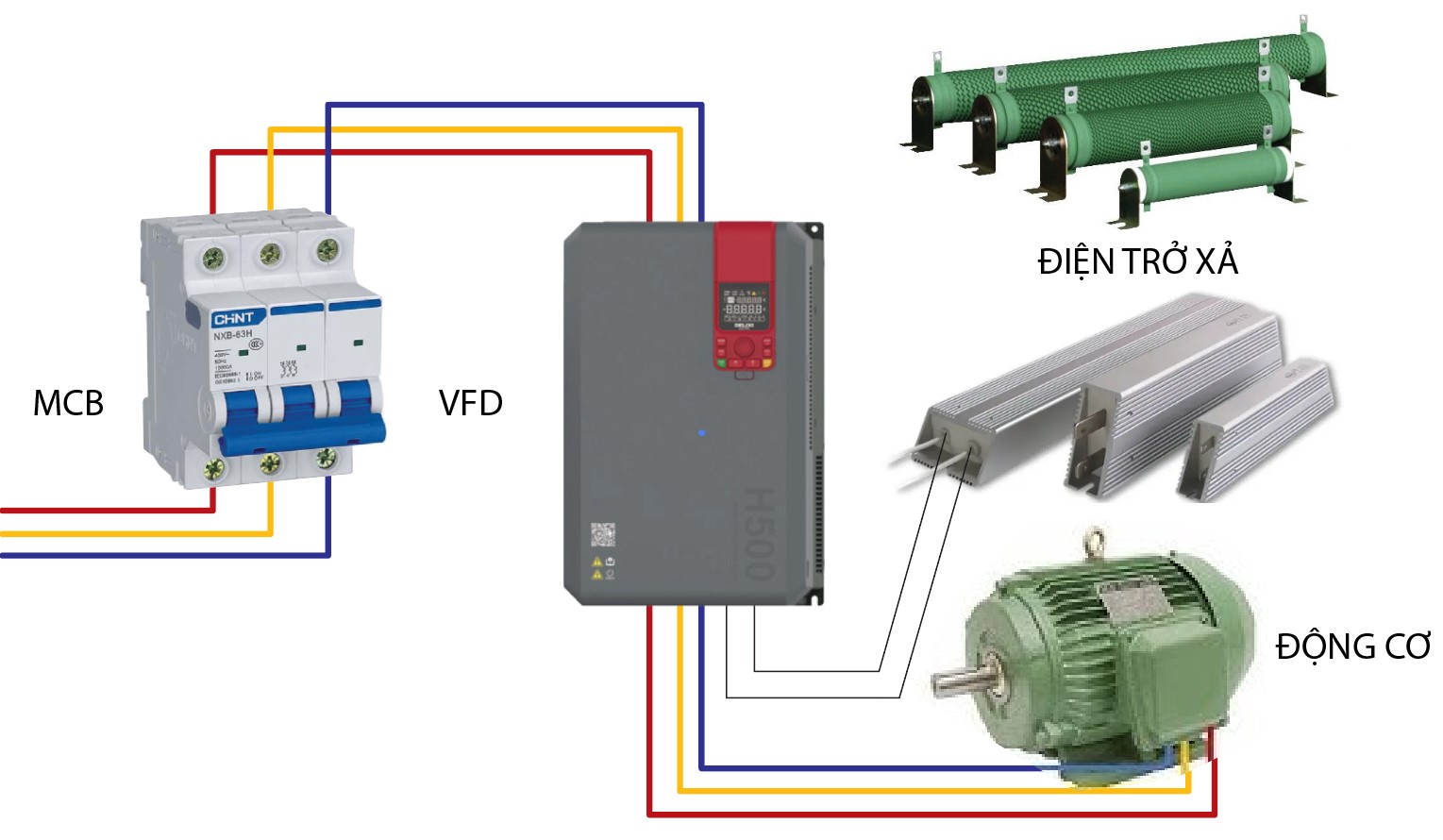

Đấu nối điện trở xả khi lắp đặt

Các cổng thường gặp:

BR+ / BR-
P / DB
P / N

Cách đấu:

Một đầu điện trở → BR+
Một đầu còn lại → BR-

👉 Điện trở không phân cực

Quy trình lắp đặt trở xả cho thiết bị

Ngắt nguồn điện hoàn toàn
Kiểm tra giá trị điện trở (Ω)
Đấu dây đúng sơ đồ
Siết chặt đầu cos
Kiểm tra cách điện
Cấp nguồn chạy thử

Lưu ý kỹ thuật khi lắp đặt

Dùng dây chịu nhiệt ≥ 150°C
Không lắp gần vật dễ cháy
Không lắp trong không gian kín
Có thể lắp thêm quạt làm mát

Cách lựa chọn điện trở xả

Các yếu tố cần xét

Công suất động cơ
Thời gian giảm tốc
Tần suất hãm
Đặc tính tải (quán tính, moment)

Bảng chọn nhanh (tham khảo thực tế)

Motor	Điện trở (Ω)	Công suất (W)
5.5kW	50–100Ω	1–2kW
11kW	30–60Ω	2–3kW
22kW	20–40Ω	4–6kW
37kW	15–30Ω	6–10kW

🔍 Ví dụ thực tế chọn trở xả

🔧 Cẩu trục tại Hải Phòng

Motor: 11kW

Giảm tốc: 5s

Lỗi: Over Voltage liên tục

👉 Giải pháp:

Điện trở: 40Ω
Công suất: 3kW

✅ Kết quả:

Hết lỗi OV
Dừng nhanh, ổn định

Thông số quan trọng cần lưu ý khi chon trở xả

Giá trị điện trở (Ω)

Quá lớn → xả chậm → lỗi OV
Quá nhỏ → quá dòng → cháy điện trở

Công suất điện trở

Chọn ≥ 1.5 – 2 lần
Tải nặng → chọn 2–3 lần

Cách ghép điện trở xả

Mắc nối tiếp

Tăng tổng trở
Công thức:
R = R1 + R2 + ... + Rn

Mắc song song

Giảm tổng trở
Công thức:
1/R = 1/R1 + 1/R2 + ... + 1/Rn

Công suất:

P tổng = tổng công suất các điện trở

Ứng dụng của điện trở xả

Trong công nghiệp:

Biến tần điều khiển động cơ
Cẩu trục
Máy ép nhựa
Máy CNC
Băng tải

Trong dân dụng:

Kho lạnh (xả tuyết)
Xả tụ bù

Điện trở xả là thiết bị cực kỳ quan trọng trong hệ thống biến tần công nghiệp, đặc biệt với các ứng dụng yêu cầu dừng nhanh và tải quán tính lớn.

👉 Lợi ích khi sử dụng đúng:

Tránh lỗi biến tần
Bảo vệ thiết bị
Tăng hiệu suất vận hành
Giảm chi phí sửa chữa

Hình ảnh dự án ứng dụng thực tế điện trở xả cho biến tần

Lắp đặt điện trở xả sứ cho biến tần Delixi - Cẩu trục nhà xưởng Hải Phòng

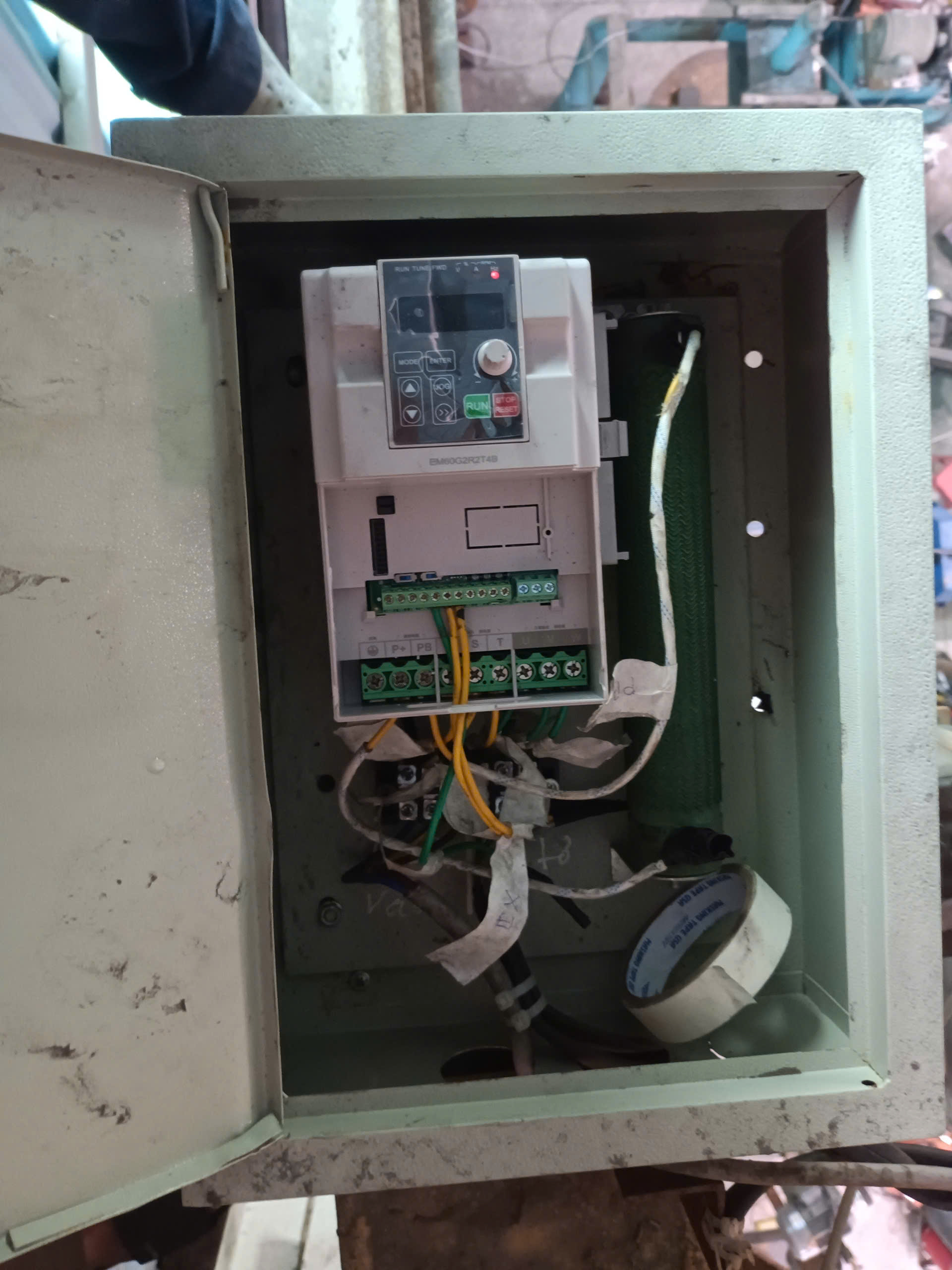

Lắp đặt điện trở xả sứ cho biến tần 380V - Cẩu trục Thanh Hóa

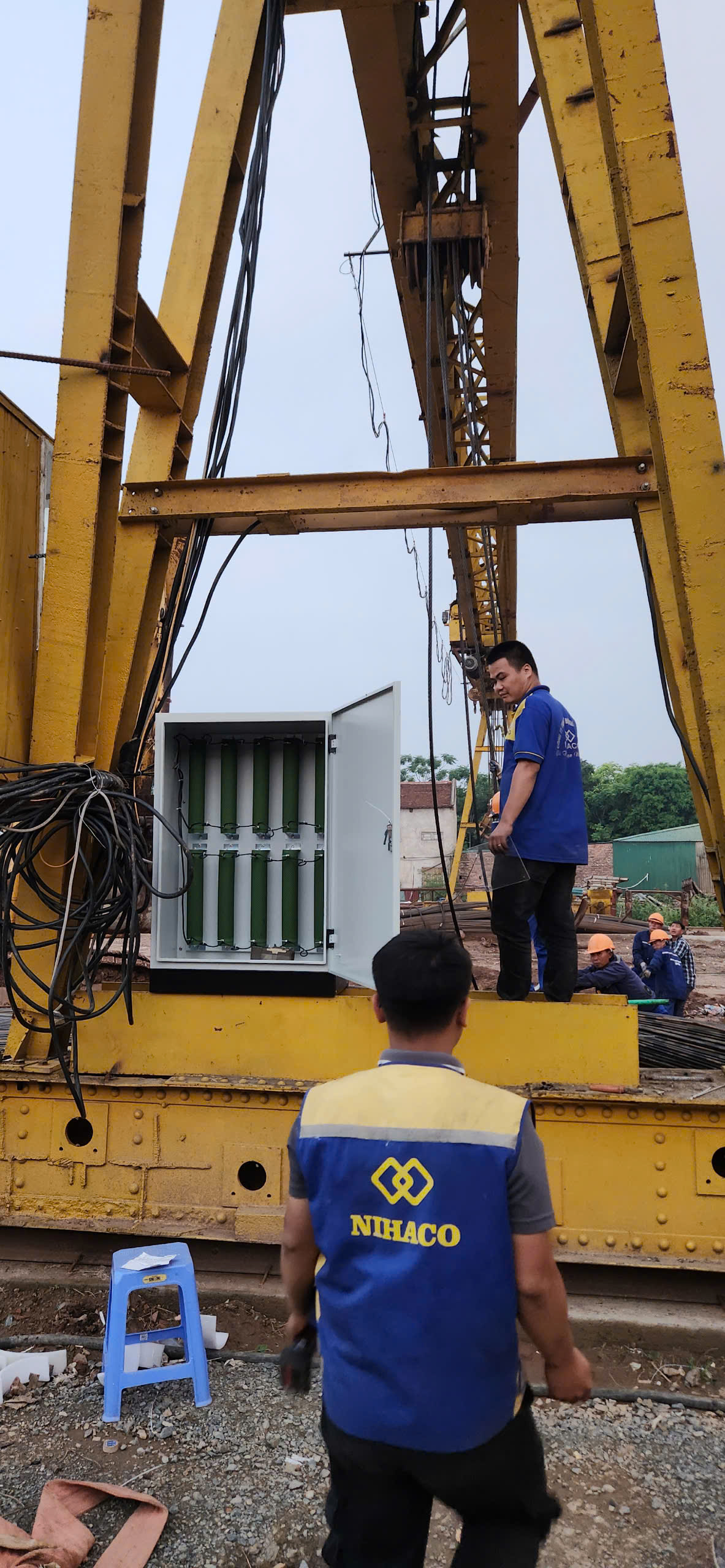

Điện trở xả sứ cho biến tần 75kW - 380V - Hà Nội

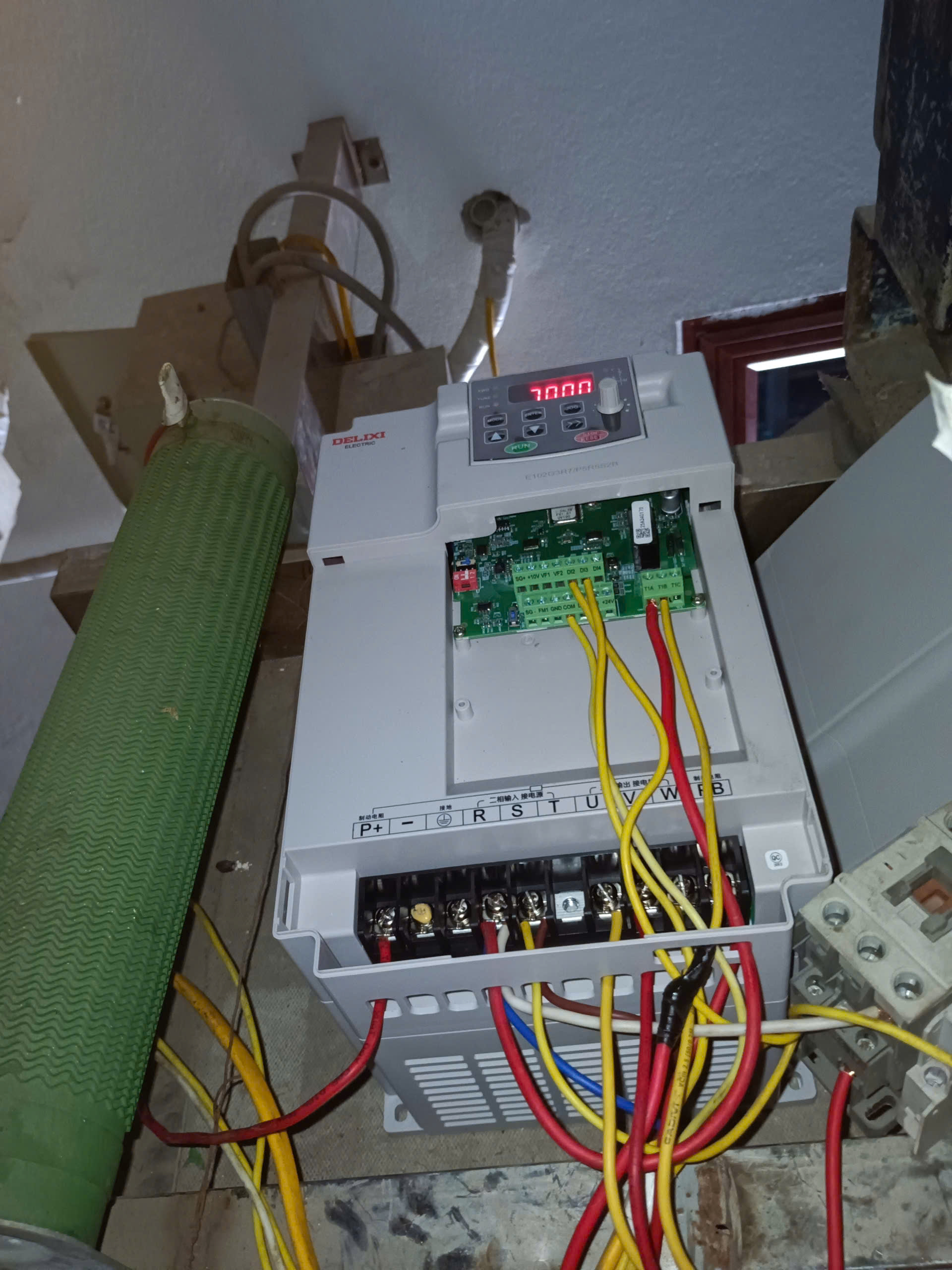

Lắp đặt điện trở xả vỏ sứ cho biến tần điều khiển thang hàng

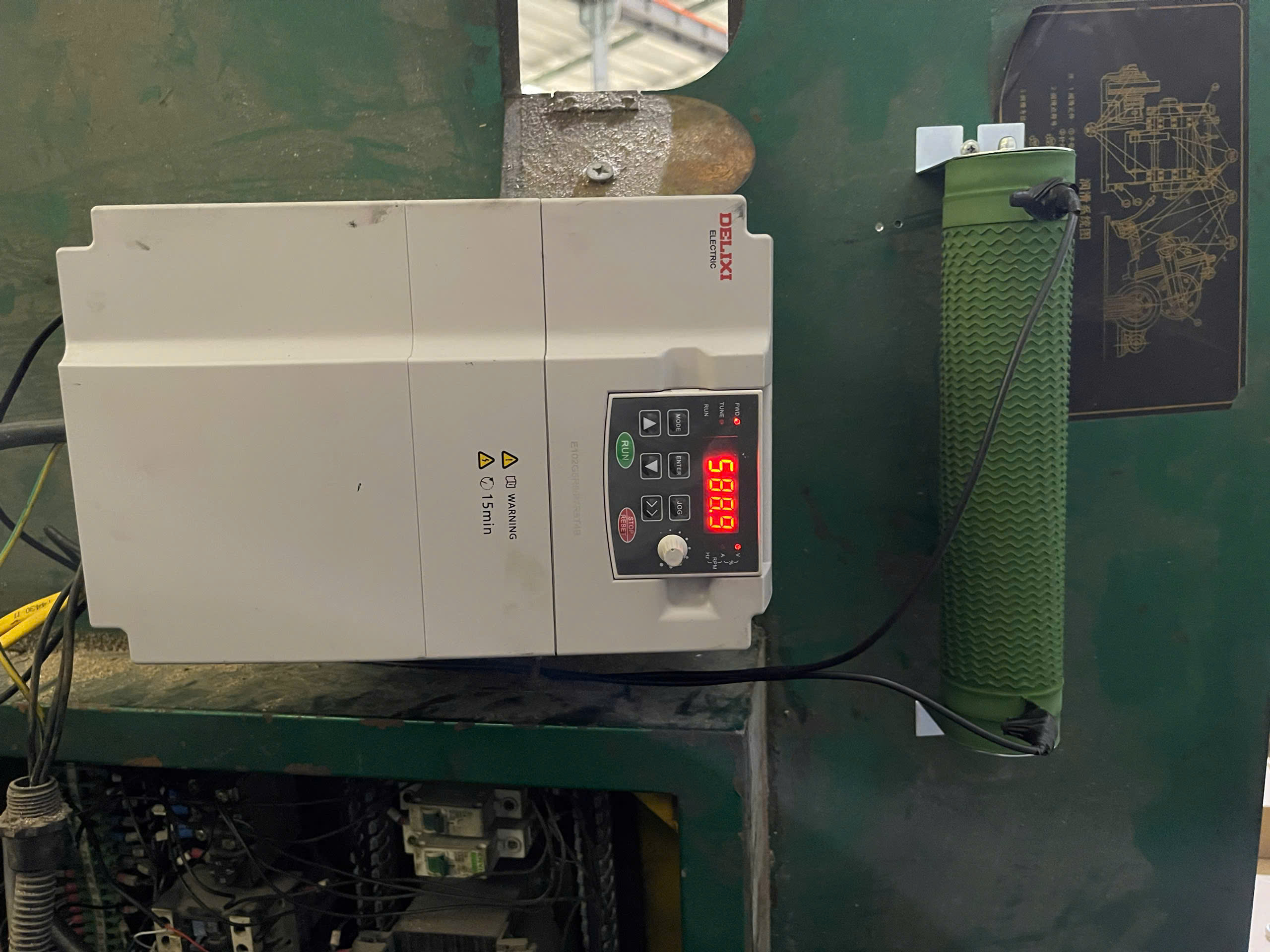

Ứng dụng điện trở xả cho biến tần máy in Flexo

Nihaco Automation – Đơn vị chuyên biến tần & điện trở xả tại Hải Phòng

Nihaco Automation là đơn vị chuyên cung cấp giải pháp tự động hóa công nghiệp, đặc biệt trong lĩnh vực:

Cung cấp biến tần chính hãng Delixi (Biến tần tích hợp sẵn Braking Resistor)
Tư vấn & lựa chọn điện trở xả phù hợp từng ứng dụng
Lắp đặt hệ thống biến tần – tủ điện – điện trở xả
Sửa chữa biến tần lỗi OV, lỗi nguồn, lỗi công suất
Test tải thực tế tại nhà máy

Thông tin liên hệ

📞 Hotline: 093 888 3515
📧 Email: tudonghoa.nihaco@gmail.com
⏰ Thời gian làm việc: 7h30 – 17h30

📍 Địa chỉ:

Cơ sở 1: 17 Trường Chinh, Kiến An, Hải Phòng
Cơ sở 2: QL1A, Cầu Dừa, Đào Duy Từ, Thanh Hoá
Cơ sở 3: QL10, Chợ Dầu, Đông Hoa Lư, Ninh Bình

👉 Nhận tư vấn – khảo sát – lắp đặt tận nơi

Câu hỏi thường gặp (FAQ) về điện trở xả

1. Khi nào bắt buộc dùng điện trở xả?

→ Khi lỗi OV, tải quán tính lớn, cần dừng nhanh

2. Điện trở xả có nóng không?

→ Có, lên tới 300°C

3. Có cần braking unit không?

→ Có nếu:

Biến tần không tích hợp
Công suất > 30kW

4. Có thể ghép điện trở không?

→ Có (nối tiếp hoặc song song)

Điện trở xả là thiết bị bắt buộc trong nhiều hệ thống biến tần:

👉 Giúp:

Tránh lỗi
Bảo vệ thiết bị
Tăng tuổi thọ
Ổn định sản xuất
