Biến tần Delixi H500G160P185T4L - Chính hãng, hiệu suất cao, đa dạng công suất

Delixi H500G160P185T4L là model thuộc dòng biến tần cao cấp Delixi H500 – dòng inverter vector dòng điện hiệu suất cao, đa năng, được Delixi Electric phát triển theo tiêu chuẩn công nghiệp hiện đại và đạt Giải thưởng Thiết kế Sản phẩm IF (Đức) năm 2025.

Dòng H500 nói chung và model H500G160P185T4L nói riêng được thiết kế chuyên biệt cho các hệ thống tải nặng, tải biến thiên lớn, yêu cầu độ chính xác điều khiển cao – độ ổn định lâu dài – khả năng mở rộng mạnh mẽ.

Tổng quan biến tần Delixi H500G160P185T4L

Nguồn vào: 3 pha, 380–480V, 50/60Hz
Ngõ ra: 3 pha, 0–380/480V, tần số 0–599Hz
Dòng sản phẩm: Delixi H500 – inverter vector dòng điện cao cấp
Phiên bản (B/L): hỗ trợ tùy chọn bộ hãm, cuộn kháng DC

Ưu điểm nổi bật của biến tần Delixi H500G160P185T4L

1️⃣ Điều khiển thông minh – hiệu suất cao

Kiến trúc CPU + co-CPU + co-CPLD, hỗ trợ lấy mẫu dòng Sigma-Delta
Tốc độ xử lý nhanh, vòng điều khiển lên tới 250kHz
Kiểm soát chính xác tốc độ – mô-men – vị trí
Hỗ trợ nhiều loại encoder, phù hợp cả hệ thống vòng hở & vòng kín
Chuyển đổi linh hoạt từ điều khiển đơn máy → đa máy

Các chế độ điều khiển hỗ trợ:

V/F – động cơ không đồng bộ
Vector mở vòng (SVC) – động cơ không đồng bộ
Vector mở vòng (SVC) – động cơ đồng bộ

2️⃣ Thiết kế công nghiệp – dễ lắp đặt, dễ vận hành

Thiết kế gọn gàng, chắc chắn, tối ưu cho tủ điện công nghiệp
Quạt làm mát tháo rời, dễ bảo trì
Hỗ trợ lắp treo tường hoặc bán âm tủ
Tích hợp tấm bảo vệ dây dạng lược, giúp đấu nối gọn gàng
Hỗ trợ sao chép & tải tham số hàng loạt, cấu hình nhanh

3️⃣ Cấu hình phong phú – khả năng mở rộng mạnh

3 loại bàn phím cục bộ + 3 loại bàn phím ngoài, hiển thị kép
Hỗ trợ nhiều thẻ mở rộng I/O, encoder, truyền thông
Giao tiếp kép – encoder kép, phù hợp hệ thống phức tạp
Hỗ trợ kết nối phần mềm qua giao thức độc quyền DHI-LINK
Khoảng cách lắp bàn phím ngoài lên đến 200m

4️⃣ An toàn – độ tin cậy cao trong môi trường khắc nghiệt

Nâng cấp toàn diện thiết kế phần cứng
Tối ưu hóa tản nhiệt, vận hành ổn định ở tải cao liên tục
Cải tiến bảo vệ EMC, chống nhiễu mạnh
Tích hợp nhiều lớp bảo vệ:
- Bảo vệ phần cứng
- Bảo vệ PCB
- Chống sét – quá áp – quá dòng

➡️ Đảm bảo hệ thống hoạt động ổn định – bền bỉ – tuổi thọ cao trong môi trường công nghiệp nặng.

Model các mã biến tần Delixi H500 và các thông số cần chú ý

Mã sản phẩm (Model)	Công suất (kW)	Công suất - Tải nặng (kW)	Thông số kỹ thuật
H500G0R4P0R75T4B	0.4	0.75	Nguồn vào: 3 pha, 380–480V, 50/60Hz Ngõ ra: 3 pha, 380–480V, 0–599Hz
H500G0R75P1R1T4B	0.75	1.1
H500G1R1P1R5T4B	1.1	1.5
H500G1R5P2R2T4B	1.5	2.2
H500G2R2P3R0T4B	2.2	3.0
H500G3R0P4R0T4B	3.0	4.0
H500G4R0P5R5T4B	4.0	5.5
H500G5R5P7R5T4B	5.5	7.5
H500G7R5P011T4B	7.5	11
H500G11P15T4B	11	15
H500G15P18R5T4B	15	18.5
H500G18R5P22T4(B)L	18.5	22
H500G22P30T4(B)L	22	30
H500G30P37T4(B)L	30	37
H500G37P45T4(B)L	37	45
H500G45P55T4(B)L	45	55
H500G55P65T4(B)L	55	65
H500G65P75T4(B)L	65	75
H500G75P90T4(B)L	75	90
H500G90P110T4(B)L	90	110
H500G110P132T4(B)L	110	132
H500G132P160T4L	132	160
H500G160P185T4L	160	185

Ghi chú

T4B / T4L / T4BL: ký hiệu phiên bản & phụ kiện (bộ hãm, cuộn kháng DC…)
Tần số ngõ ra tối đa 599Hz
Phù hợp cho máy công nghiệp, tải nặng – tải nhẹ

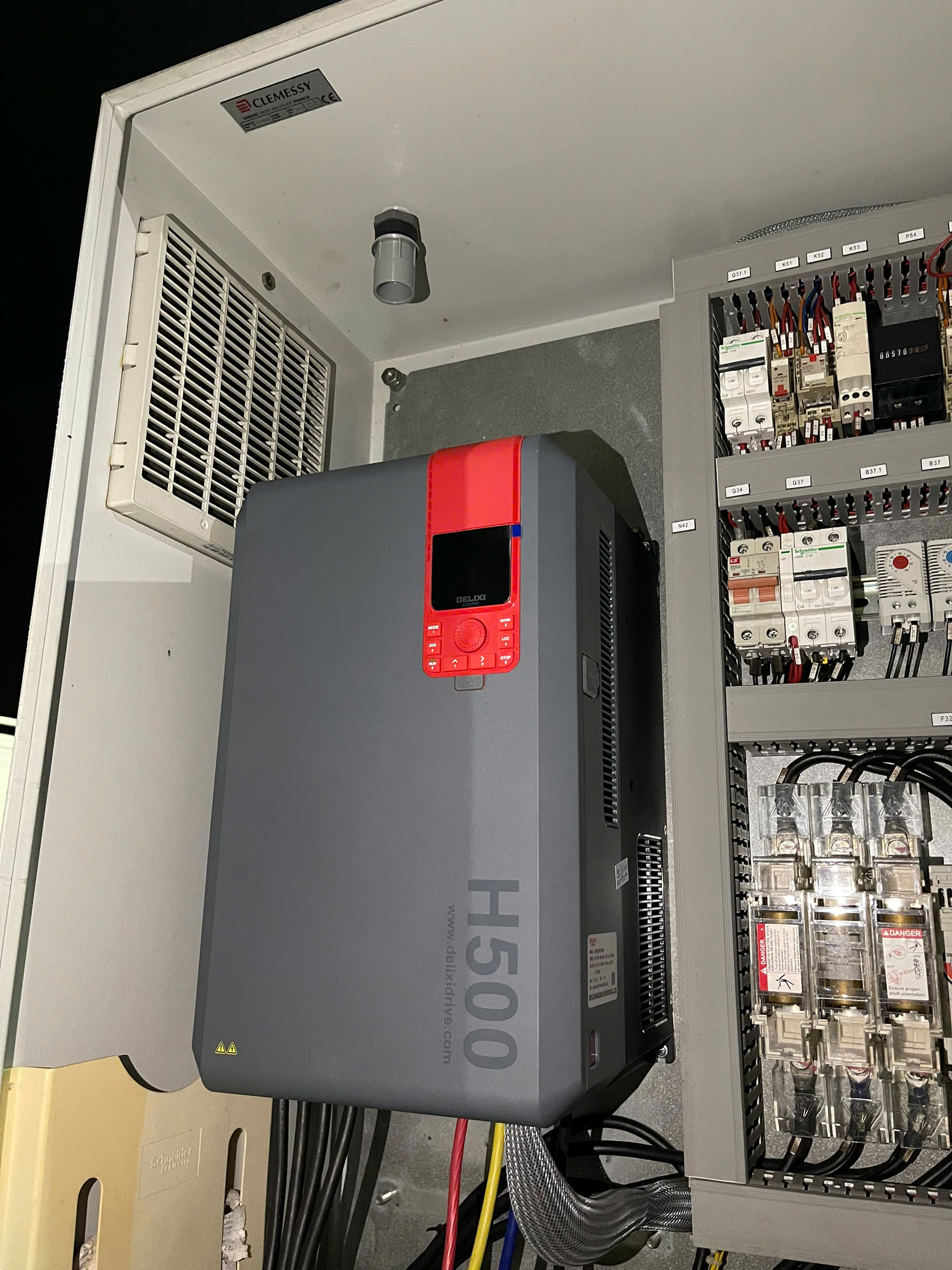

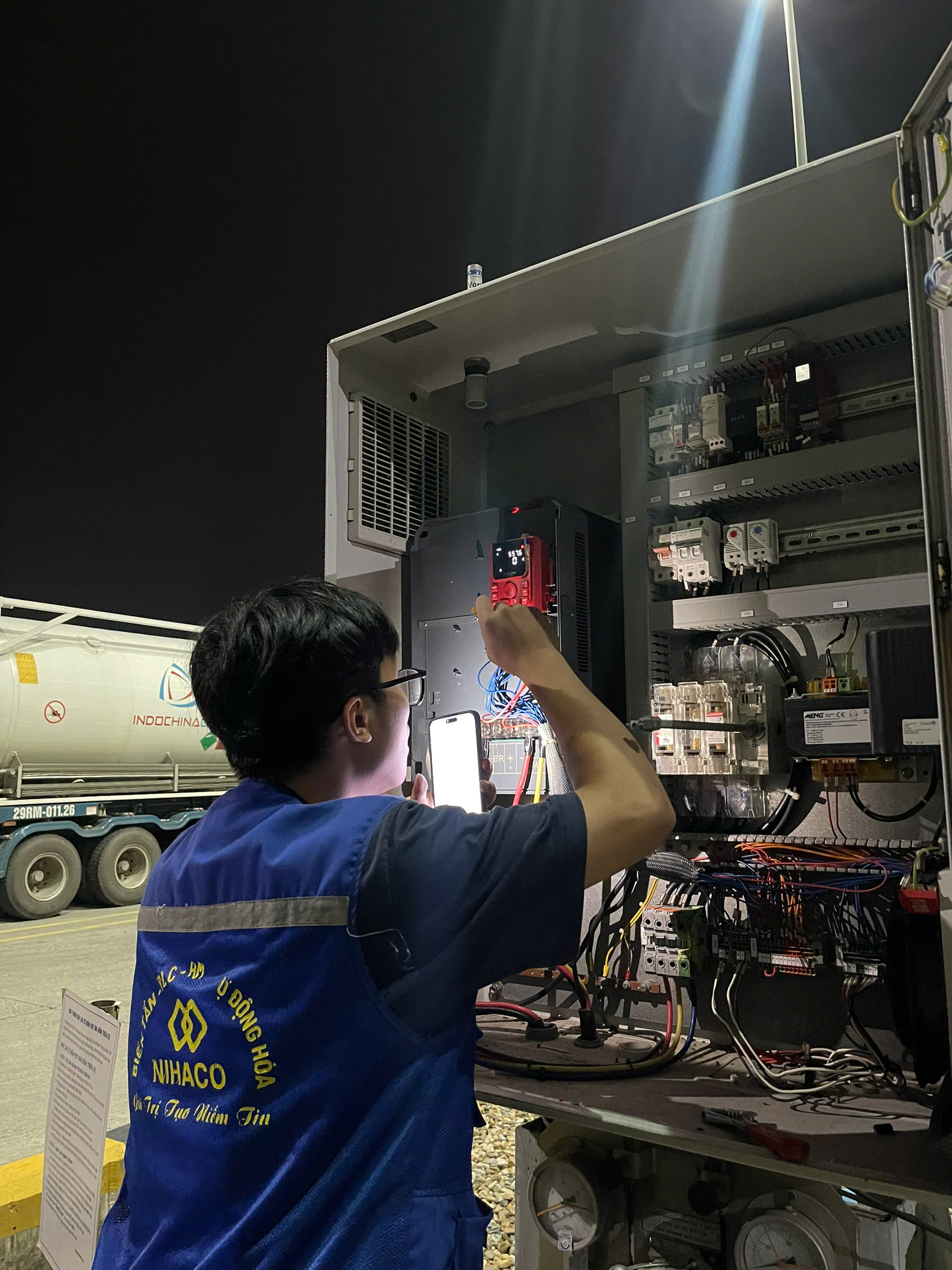

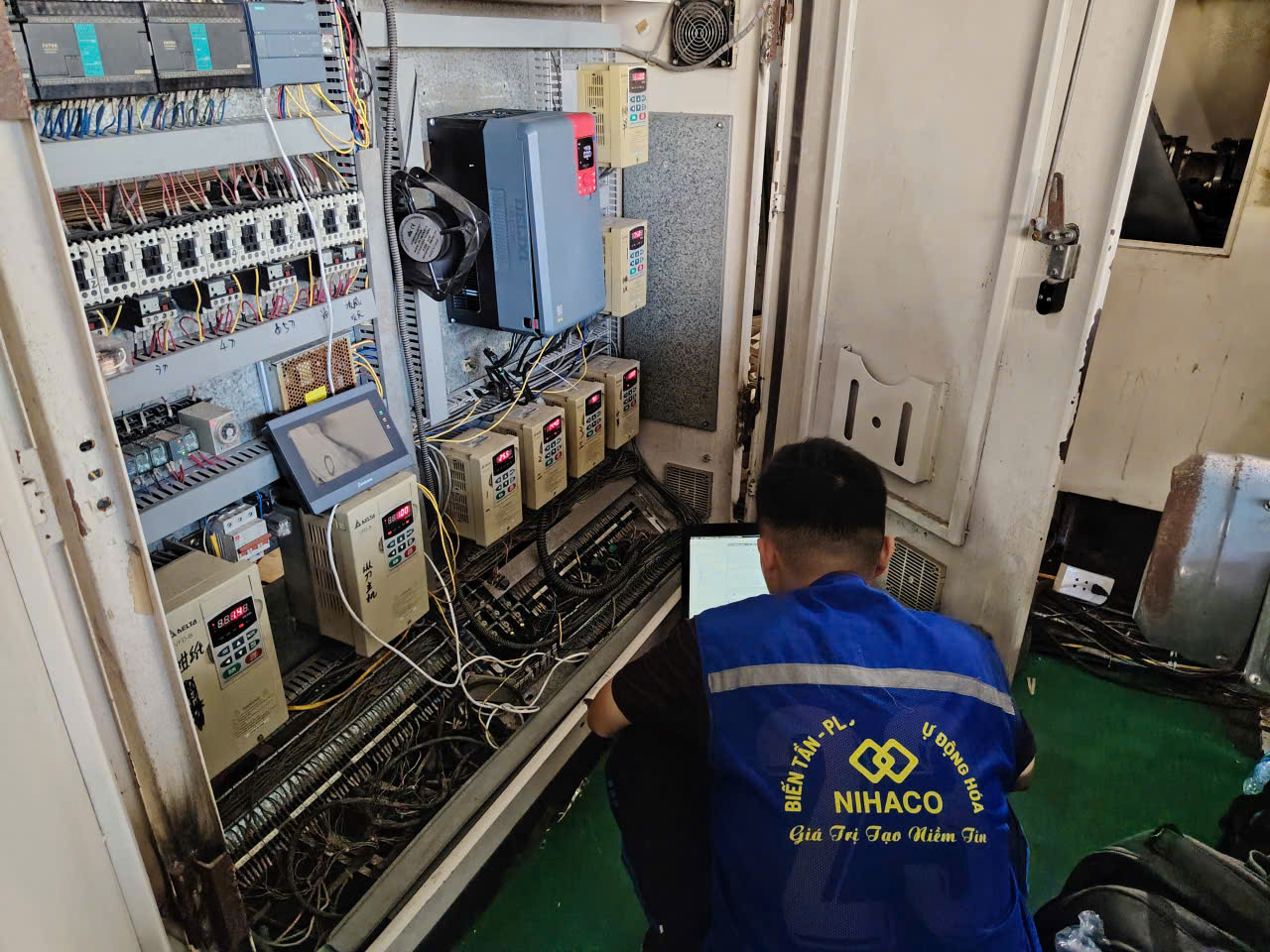

Hình ảnh thực tế của biến tần Delixi H500

Ứng dụng của biến tần Delixi H500G160P185T4L

Biến tần H500G160P185T4L đáp ứng hơn 95% ứng dụng công nghiệp, đặc biệt phù hợp với:

⚙️ Thiết bị nâng hạ, cầu trục, tời, cẩu
🛢️ Dầu khí, hóa chất
⛏️ Khai thác mỏ, băng tải tải nặng
🪵 Chế biến gỗ, máy ép, máy nghiền
🧵 Dệt may, máy cuộn – xả
📦 Đóng gói, dây chuyền sản xuất
❄️ Hệ thống HVAC công suất lớn
🔌 Nhà máy cáp điện, thủy lực

Chức năng chính:
Điều khiển và điều chỉnh tốc độ – mô-men xoắn của động cơ không đồng bộ 3 pha trong các hệ thống tự động hóa hiện đại.

Với công suất đa dạng lớn - nhỏ – khả năng điều khiển mạnh – độ ổn định cao – thiết kế công nghiệp tối ưu, biến tần Delixi H500G132P160T4L là lựa chọn lý tưởng cho doanh nghiệp cần:

✔️ Vận hành tải nặng liên tục
✔️ Điều khiển chính xác
✔️ Hệ thống ổn định, an toàn lâu dài
✔️ Dễ mở rộng – dễ bảo trì

Thông số kỹ thuật biến tần Delixi H500G160P185T4L

1. Hiệu suất điều khiển (Control performance)

Loại động cơ hỗ trợ

Động cơ không đồng bộ (IM)
Động cơ đồng bộ nam châm vĩnh cửu (PMSM)

Phương thức điều khiển

Điều khiển vector vòng hở (SVC)
Điều khiển vector vòng kín (FVC)
Điều khiển V/F

Điều khiển V/F (Asynchronous machine VF)

Chức năng hỗ trợ: chống quá áp, chống quá dòng, chống sụt áp, chống dao động, tăng mô-men xoắn, bù trượt, lựa chọn nhiều đường cong V/F, tách biệt V/F, hãm DC, PWM ngẫu nhiên, giảm tốc nhanh khi quá từ, điều khiển sụt áp.

Điều khiển vector vòng kín (Asynchronous machine FVC)

Chức năng hỗ trợ: điều khiển Master-Slave, chống quá áp, điều khiển mô-men xoắn, dừng khẩn cấp tức thì (có/không), tự học tham số,...
Encoder hỗ trợ: encoder truyền thông, encoder ABZ (differential, collector, push-pull), encoder quay.
Mô-men khởi động: 0Hz/180%
Đáp ứng mô-men xoắn: < 2ms
Độ chính xác ổn định tốc độ: 0.02%
Độ dao động tốc độ: 0.05%
Độ chính xác điều khiển mô-men: ±2%
Khử từ yếu: gấp 5 lần

Điều khiển vector vòng hở (Asynchronous machine SVC)

Chức năng hỗ trợ: điều khiển Master-Slave, chống quá áp, hãm DC, điều khiển mô-men, dừng khẩn cấp, tự học tham số, bám tốc độ,...
Phạm vi điều chỉnh tốc độ: 1:250
Mô-men khởi động: 0.25Hz/150%
Đáp ứng mô-men xoắn: < 2ms
Độ chính xác điều khiển mô-men: ±3% trên 5Hz
Độ ổn định tốc độ: 0.05%
Khử từ yếu: gấp 5 lần

Điều khiển động cơ đồng bộ (Synchronous machine FVC/SVC)

Tương tự như động cơ không đồng bộ nhưng phạm vi điều chỉnh tốc độ SVC: 1:100, mô-men khởi động SVC: 0.5Hz/150%.

2. Chức năng cơ bản (Basic functions)

Kênh lệnh: điều khiển chạy/dừng qua bảng điều khiển, DI/DO, cổng truyền thông nối tiếp, hoặc module mở rộng.
Độ phân giải tần số ngõ vào: 0.01Hz.
Độ chính xác tần số đặt: ±0.1% tần số tối đa.
Kênh đặt tốc độ/mô-men: hỗ trợ đường cong tăng/giảm tốc độ, S-curve, PID ngoài, tín hiệu AI (0–10V, 0–20mA), tín hiệu xung, nhiều đoạn tốc độ, lập trình tự do.
Chế độ truyền thông: hỗ trợ Modbus-RTU, Modbus-TCP, Profibus-DP, CANopen, Profinet, EtherCAT, 4G-LTE.
Giới hạn ngõ ra: giới hạn mô-men xoắn, công suất, dòng điện, tần số.
Điều khiển PID: đa dạng, hỗ trợ chế độ ngủ, dò nguồn phản hồi, chống mất tín hiệu, cấu hình linh hoạt.
Bảo vệ: bảo vệ quá áp, quá dòng, quá tải, quá nhiệt động cơ (PT100, PT1000, KTY 84 130), bảo vệ mất tải, tự khởi động lại sau lỗi.

3. Chức năng cá nhân hóa (Personalized functions)

Lập trình tự do: hỗ trợ logic AND, NOR, XOR, tính toán số học, xử lý tín hiệu, lọc, hẹn giờ, đường cong nhiều điểm.
Tự phát hiện (Self-detection): kiểm tra động cơ & biến tần, phát hiện ngắn mạch, lệch pha, lỗi encoder, lỗi IGBT.
Phần mềm giám sát: Dlx.DriveStudio, hỗ trợ nạp/xuất tham số, giám sát dao động bằng oscilloscope, chẩn đoán lỗi.

4. Chức năng vận hành (Running)

Hướng dẫn chạy: qua bảng điều khiển, DI/DO, truyền thông nối tiếp, xung.
Hướng dẫn tần số: 14 loại (số, analog, AI, xung, truyền thông).
Tín hiệu phụ: 14 hướng dẫn tần số phụ, dùng cho điều chỉnh tinh.
Ngõ vào: 4 DI, 2 HDI, 2 AI (0–10V, 0–20mA, hỗ trợ đầu vào cảm biến nhiệt độ).
Ngõ ra: 2 AO (0–20mA, 0–10V), 2 relay, 1 HDO (xung tốc độ cao hoặc DO thường).

5. Hiển thị và vận hành (Display and keyboard operation)

Bảng LED: hiển thị/trạng thái biến tần, hướng quay, lỗi, STO.
Màn hình LCD ngoài: tùy chọn, hỗ trợ nhiều ngôn ngữ (Anh/Trung/Nga).
Sao chép tham số: copy nhanh qua LCD.
Khóa phím chức năng: tránh thao tác sai.

6. Môi trường làm việc (Environment)

Ứng dụng: trong nhà, tránh nắng trực tiếp, bụi, khí ăn mòn, hơi nước, dầu, muối,...
Độ cao: không giảm công suất dưới 1000m; trên 1000m giảm 1% mỗi 100m; tối đa 3000m.
Nhiệt độ môi trường: -10°C ~ +50°C (giảm công suất khi trên 40°C).
Độ ẩm: <95% RH, không ngưng tụ.
Rung: <5.9m/s² (0.6g).
Nhiệt độ lưu kho: -20°C ~ +65°C.

Kích thước ngoài và sơ đồ đấu nối Delixi H500

delixi-h500-1

Kích thước vỏ ngoài

Sơ đồ đấu nối

Cấu tạo của màn hình Delixi H500

man-hinh-bien-tan-delixi-h500

STT	Tên bộ phận	Mô tả
1	Đèn trạng thái	Hiển thị trạng thái quay thuận/ngược, điều khiển tại chỗ hoặc từ xa, chạy bước (jogging), tinh chỉnh (tuning), báo động và lỗi, đang chạy hoặc dừng.
2	Vùng hiển thị phụ	Hiển thị thông tin nhắc nhở như kiểm tra bàn phím, tinh chỉnh; giám sát tổng thể lỗi hiện tại và hệ thống (số trạm, nguồn điện, trạng thái STO).
3	Vùng hiển thị chính	Hiển thị các tham số mã chức năng.
4	Vùng hiển thị đơn vị	Hiển thị đơn vị tương ứng của mã chức năng.
5	Trạng thái hoạt động vùng phụ	Có thể vận hành khi đèn sáng.
6	Trạng thái hoạt động vùng chính	Có thể vận hành khi đèn sáng.
7	Vùng hiển thị menu	Hiển thị chế độ cơ bản, chế độ người dùng và chế độ kiểm tra.
8	Phím MODE	Chuyển đổi chế độ hiển thị, hủy bỏ chỉnh sửa dữ liệu.
9	Núm xoay (Keyboard knob)	Điều chỉnh tần số, sửa đổi dữ liệu, thay đổi mã chức năng.
10	Phím JOG	Phím đa chức năng (được điều khiển bởi mã chức năng P0.1.35).
11	Phím RUN	Khởi động thiết bị trong chế độ điều khiển tại chỗ.
12	Phím UP	Tăng tần số, tăng giá trị dữ liệu, tăng mã chức năng.
13	Phím ENTER	Đọc và lưu các tham số đã cài đặt trong quá trình thiết lập.
14	Phím LOC	Phím đa chức năng (được điều khiển bởi mã chức năng P0.1.35).
15	Phím STOP	Dừng thiết bị khi đang chạy. Xóa lỗi khi thiết bị gặp sự cố.
16	Phím dịch phải (Right shift)	Chuyển dữ liệu hiển thị trong quá trình giám sát; dịch vị trí chỉnh sửa dữ liệu khi chọn và thiết lập tham số.

Đơn vị phân phối, đại lý ủy quyền bán biến tần Delixi H500 Nihaco Automation cam kết cung cấp:

Tại Việt Nam, Công ty cổ phần tự động hóa Nihaco là một trong những đơn vị phân phối chính hãng sản phẩm Delixi, cung cấp đầy đủ các dòng biến tần Delixi H80, E100, E102, E103, EM60, E180, H300, H500 cùng dịch vụ hỗ trợ kỹ thuật, lắp đặt và bảo hành.
