Sửa biến tần ABB ACS880-01-246A-3 chết công suất đầu vào và đầu ra tại Hải Phòng

ABB ACS880-01-246A-3 là dòng biến tần công nghiệp thuộc series ACS880-01. Theo tài liệu của ABB, model 246A-3 có dòng định mức 246 A và công suất định mức 132 kW ở chế độ sử dụng thông thường.

Với công suất lớn, các khối chỉnh lưu đầu vào và công suất đầu ra phải làm việc với dòng điện cao trong quá trình vận hành. Khi một trong các khối này gặp sự cố, biến tần có thể mất khả năng chuyển đổi và điều khiển động cơ.

Mới đây, đội ngũ kỹ thuật NIHACO AUTOMATION đã tiếp nhận một ca sửa biến tần ABB với model ACS880-01-246A-3 gặp tình trạng chết công suất cả đầu vào và đầu ra.

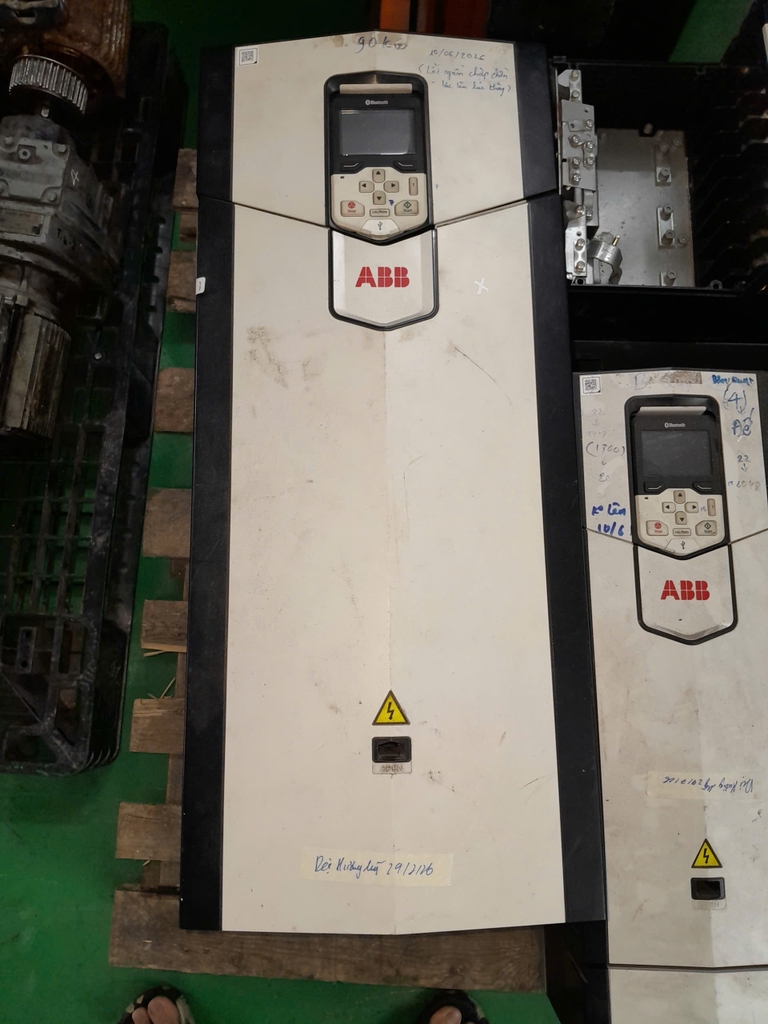

Thông tin biến tần ABB ACS880-01-246A-3

Thiết bị được xác định:

Hãng: ABB
Model: ACS880-01-246A-3
Dòng định mức: 246 A
Công suất định mức: 132 kW
Tình trạng: Chết công suất đầu vào và đầu ra
Địa điểm sửa chữa: Hải Phòng

ABB hiện liệt kê ACS880-01-246A-3 là biến tần công nghiệp điện áp 400 V, công suất 132 kW.

Hiện tượng lỗi khi sửa biến tần ABB

Khi tiếp nhận thiết bị, kỹ thuật viên tiến hành kiểm tra các dấu hiệu liên quan đến khối công suất:

Biến tần không thể hoạt động bình thường
Khối công suất đầu vào có dấu hiệu bất thường
Khối công suất đầu ra không hoạt động
Không tạo được điện áp đầu ra 3 pha
Động cơ không thể vận hành

Đối với biến tần công suất lớn như ACS880-01-246A-3, tình trạng chết công suất cần được kiểm tra toàn bộ các khối liên quan để tránh bỏ sót nguyên nhân gây hỏng.

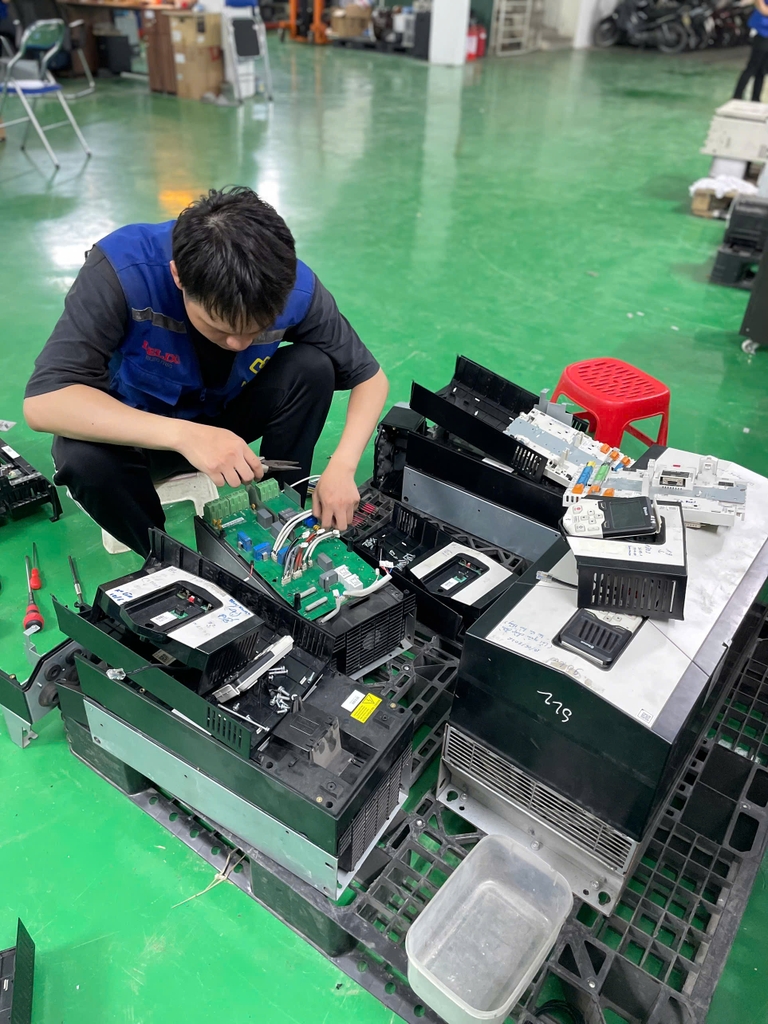

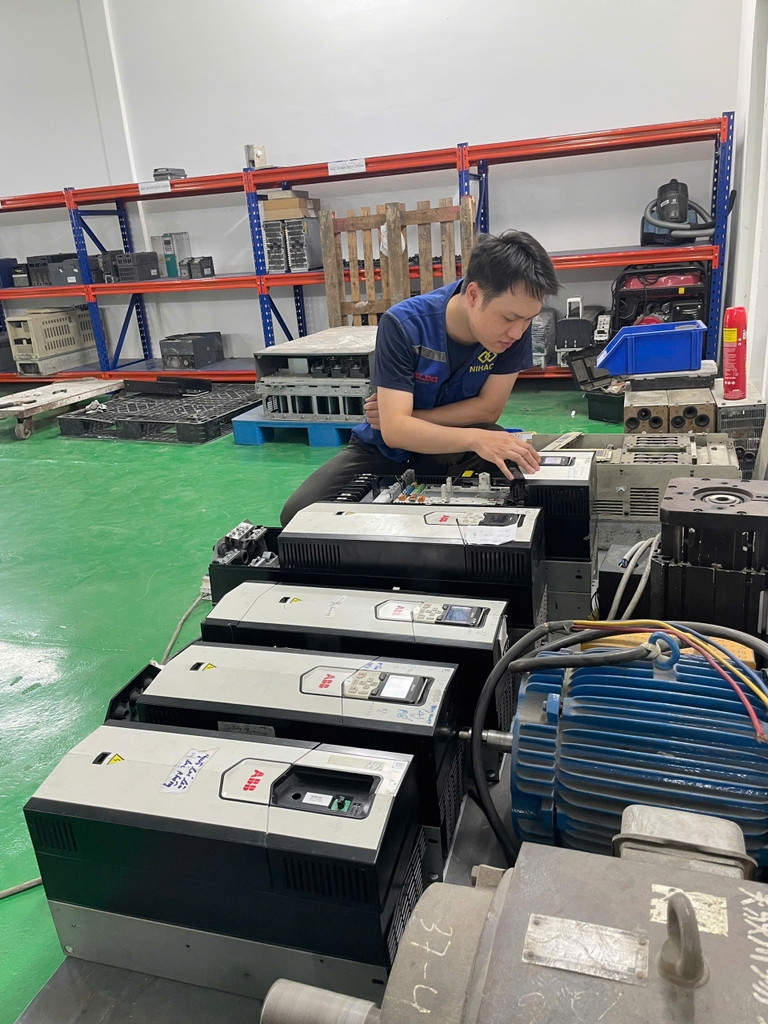

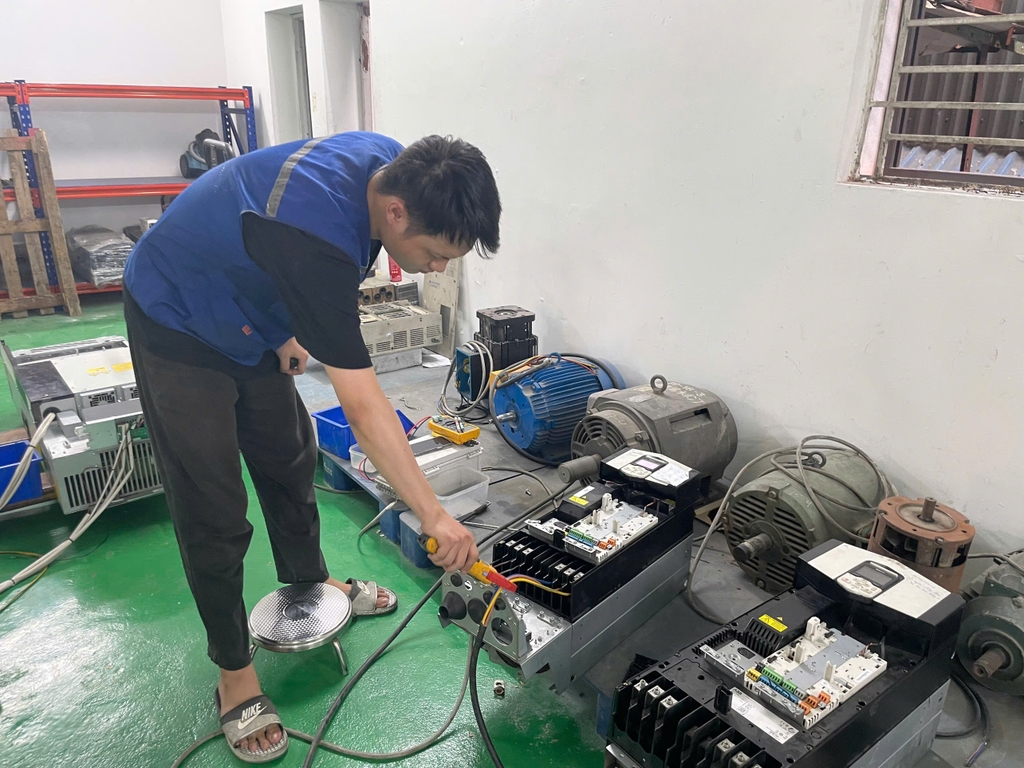

Kiểm tra ban đầu trong quá trình sửa biến tần ABB

Kỹ thuật viên NIHACO AUTOMATION tiến hành kiểm tra:

Nguồn điện đầu vào
Cầu chỉnh lưu
Khối công suất đầu vào
Điện áp DC Bus
Module công suất đầu ra
IGBT
Mạch kích công suất
Board điều khiển
Nguồn cấp cho mạch điều khiển
Điện áp đầu ra U-V-W

Do thiết bị có tình trạng hư hỏng ở cả đầu vào và đầu ra, quá trình kiểm tra được thực hiện theo từng khối để xác định chính xác phạm vi hư hỏng.

Nguyên nhân thực tế

Sau khi kiểm tra chuyên sâu, phát hiện sự cố liên quan đến khối công suất đầu vào và đầu ra của biến tần.

Các yếu tố có thể dẫn đến tình trạng chết công suất gồm:

Linh kiện công suất làm việc lâu ngày
Nhiệt độ vận hành cao
Hệ thống làm mát không đảm bảo
Quá dòng hoặc tải hoạt động bất thường
Sự cố nguồn điện
Mạch kích công suất gặp vấn đề

Khi khối công suất bị hư hỏng, biến tần có thể không thực hiện được quá trình chỉnh lưu, tích trữ năng lượng trên DC Bus hoặc đóng cắt để tạo điện áp đầu ra.

Vì vậy, đối với trường hợp chết công suất đầu vào và đầu ra, việc chỉ thay một linh kiện riêng lẻ mà không kiểm tra mạch kích và các mạch liên quan có thể khiến lỗi tiếp tục tái diễn.
