Servo Driver CDS560-2S045H - Delixi Servo 220V

Trong xu hướng sản xuất hiện đại, yêu cầu về độ chính xác – tốc độ – tính ổn định ngày càng cao. Servo không chỉ đơn thuần là thiết bị truyền động mà còn là trung tâm của hệ thống điều khiển chuyển động (Motion Control).

CDS560-2S045H thuộc Series CDS560 Servo Delixi là dòng servo công nghiệp được thiết kế để đáp ứng đa dạng ứng dụng từ tiêu chuẩn đến cao cấp, đảm bảo hiệu suất vận hành mạnh mẽ, phản hồi nhanh và độ chính xác cao trong môi trường công nghiệp.

Thông số kỹ thuật của Servo CDS560-2S045H (Technical Specifications)

Hạng mục	Thông số
Chế độ điều khiển	Điều khiển vị trí, điều khiển tốc độ, điều khiển mô-men
Phản hồi encoder	Encoder kiểu truyền thông
Hãm tái sinh	Tích hợp sẵn, hỗ trợ ngoài
Nguồn P24V	P24V-COM, dòng ra tối đa 200mA
Nguồn P5V	P5V-GND, dòng ra tối đa 200mA

Cấu Hình Driver Servo CDS560-2S045H

Hạng mục	Thông số
Ngõ vào xung	P_HI, PULSE+, PULSE-, S_HI, SIGN+, SIGN-; hỗ trợ ngõ vào vi sai và open collector
Ngõ vào số (Digital input)	3 ngõ vào số (DI1, DI2, DI3); (tùy chọn) 8 ngõ vào số (DI1~DI8); hỗ trợ nguồn nội và nguồn ngoài
Ngõ ra số (Digital output)	3 ngõ ra số (DO1, DO2, DO4); (tùy chọn) 4 ngõ ra số (DO1~DO4); dòng ra tối đa 200mA
Ngõ vào analog	1 ngõ vào analog (AIN), DC ±10V, độ phân giải 12-bit
Ngõ ra analog	(Tùy chọn) 1 ngõ ra analog (AO1+, AO1-), DC ±10V, dòng ra tối thiểu 1mA
Ngõ ra chia tần số	Ngõ ra vi sai (≤500kHz), ngõ ra collector (≤10kHz)

Đặc tính điều khiển của Driver CDS560-2S045H

Hạng mục	Thông số
Băng thông vòng tốc độ	2kHz
Độ dao động tốc độ	≤±1.5% (tải 0~100%); ≤±0.3% (nguồn -15%~+10%) (giá trị tại tốc độ định mức)
Tỷ lệ điều chỉnh tốc độ	1:3000
Tần số xung vào tối đa	≤500kHz

ĐIỀU KHIỂN VỊ TRÍ (Position Control)

Hạng mục	Thông số
Chế độ xung vào	① Pulse + Sign ② Xung CW/CCW ③ Xung pha vuông AB
Tỷ số truyền điện tử	1 ~ 65535 / 1 ~ 65535

CÁC THÔNG SỐ KHÁC CỦA CDS560-2S045H

Hạng mục	Thông số
Chế độ phản hồi	Phản hồi encoder tại trục động cơ
Phương pháp cài đặt tham số	① Cài đặt trực tiếp bằng bàn phím ② Truyền thông RS485 MODBUS
Quán tính tải	Dưới 20 lần quán tính động cơ
Chế độ hãm	Điện trở hãm động năng, hãm động năng (tùy chọn)

MODEL SẢN PHẨM SERVO DRIVER CDS560 CHÚNG TÔI CUNG CẤP

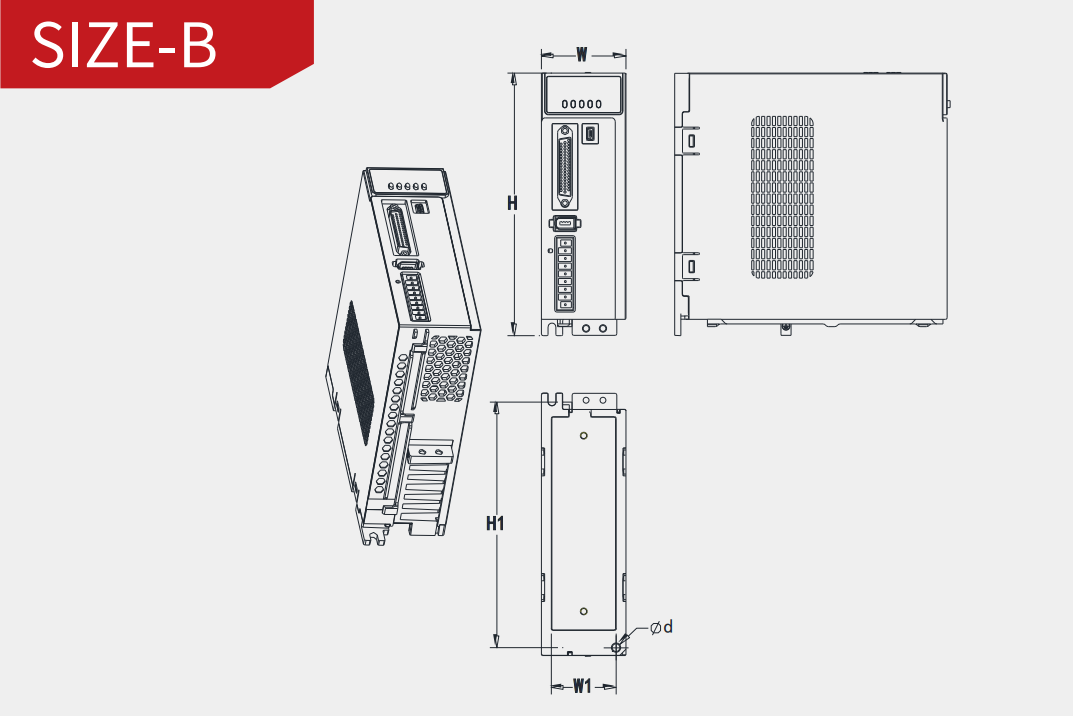

Model Drive	Dòng định mức (A)	Dòng tối đa (A)	Điện trở xả	Điện áp mạch chính	Kích thước
2S (1 pha 220V ±10%, 50/60Hz)
CDS560-2S028H	2.8A	8.4A	/	1 pha 220V	SIZE-A
CDS560-2S030H	3.0A	9A	Tích hợp sẵn tiêu chuẩn	1 pha 220V	SIZE-B
CDS560-2S045H	4.5A	13.5A	Tích hợp sẵn tiêu chuẩn	1 pha 220V	SIZE-B
CDS560-2S060H	6.0A	18A	Tích hợp sẵn tiêu chuẩn	1 pha 220V	SIZE-B
CDS560-2S100H	10A	30A	Tích hợp sẵn tiêu chuẩn	1 pha / 3 pha 220V	SIZE-C
CDS560-2S140H	14A	42A	Tích hợp sẵn tiêu chuẩn	1 pha / 3 pha 220V	SIZE-C

4T (3 pha 380V ±10%, 50/60Hz)
CDS560-4T085H	8.5A	25.5A	Tích hợp sẵn tiêu chuẩn	3 pha 380V	SIZE-C
CDS560-4T120H	12A	36A	Tích hợp sẵn tiêu chuẩn	3 pha 380V	SIZE-C

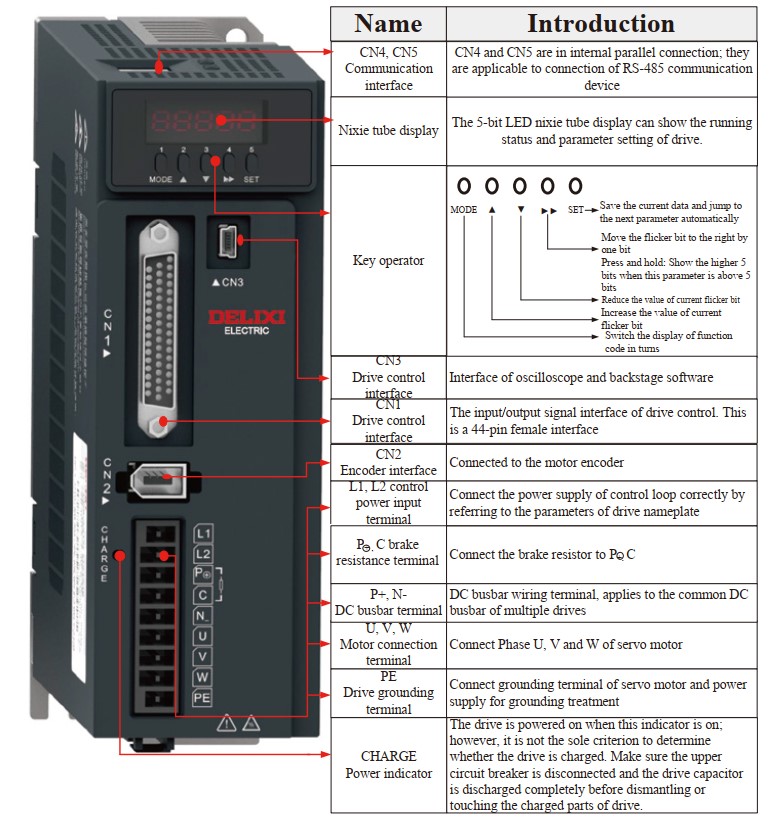

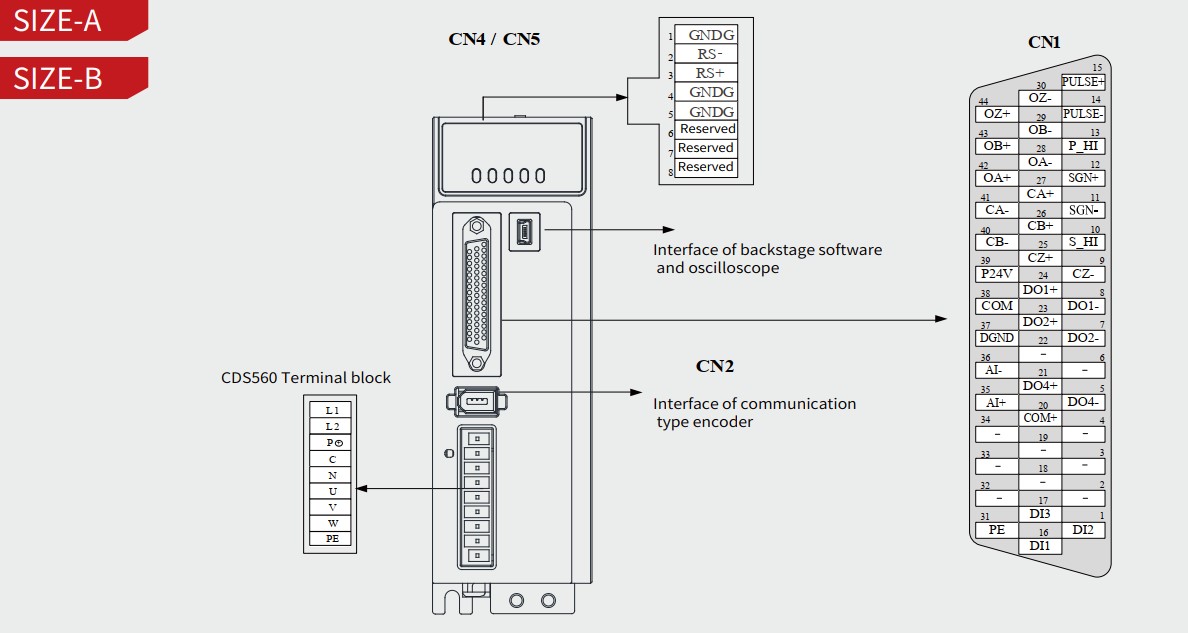

Hình ảnh thực tế và sơ đồ cổng kết nối Driver CDS560-2S045H

Dòng DCS560 được ứng dụng rộng rãi trong các hệ thống tự động hóa yêu cầu điều khiển chính xác vị trí, tốc độ và mô-men:

Máy đóng gói tự động: cắt – dán – chiết rót – đóng hộp
Máy CNC: khắc, phay, tiện, cắt laser/plasma
Máy in & bao bì: điều khiển đồng bộ nhiều trục, kiểm soát lực căng
Máy dệt – kéo sợi – cuộn xả
Robot công nghiệp & Pick and Place
Băng tải định vị chính xác
Thiết bị lắp ráp tự động

Với khả năng đáp ứng nhanh, độ chính xác cao và dễ tích hợp PLC, DCS560 phù hợp cho cả máy độc lập và hệ thống đa trục trong dây chuyền sản xuất tự động.

Đại lý bán Servo Delixi Miền Bắc - Miền Trung & toàn quốc

Dòng CDS560-2S045H là servo CDS560 drive AC hiệu suất cao, chuyên dùng cho các hệ thống điều khiển vị trí, tốc độ và mô-men chính xác trong tự động hóa công nghiệp.

Thiết bị hỗ trợ điều khiển xung (Pulse), analog và truyền thông RS-485, dễ dàng tích hợp với PLC và HMI. Với khả năng đáp ứng nhanh, vận hành ổn định và độ chính xác cao, DCS560 phù hợp cho máy CNC, máy đóng gói, in ấn, dệt may và các hệ thống robot công nghiệp.

Thiết kế nhỏ gọn, tích hợp đầy đủ I/O số và analog, hỗ trợ encoder và điện trở hãm, giúp tối ưu hiệu suất và độ tin cậy cho dây chuyền sản xuất tự động.
