Servo CDS501 là giải pháp điều khiển chuyển động đáng tin cậy cho hệ thống tự động hóa công nghiệp. Với khả năng điều khiển chính xác, phản hồi nhanh và tích hợp linh hoạt, sản phẩm đáp ứng tốt các yêu cầu kỹ thuật từ cơ bản đến nâng cao.

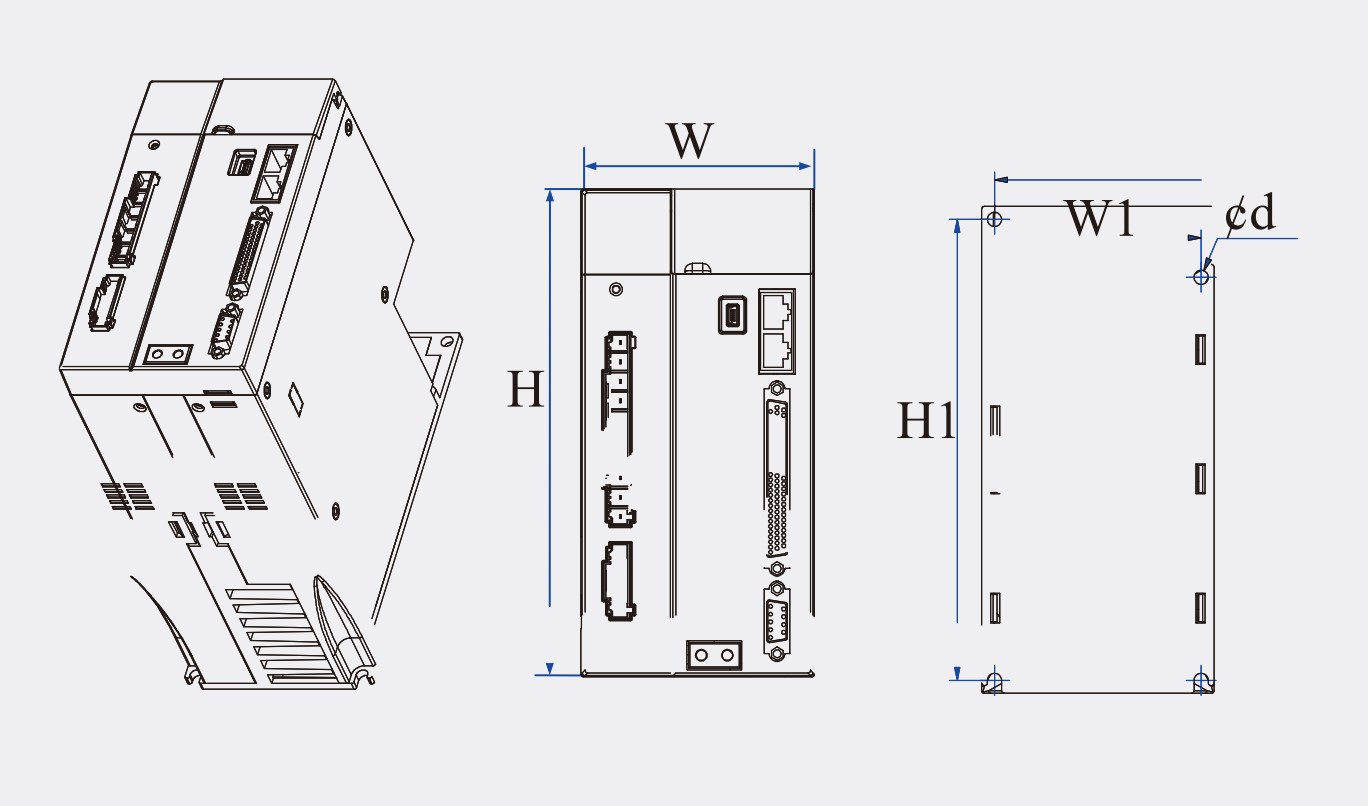

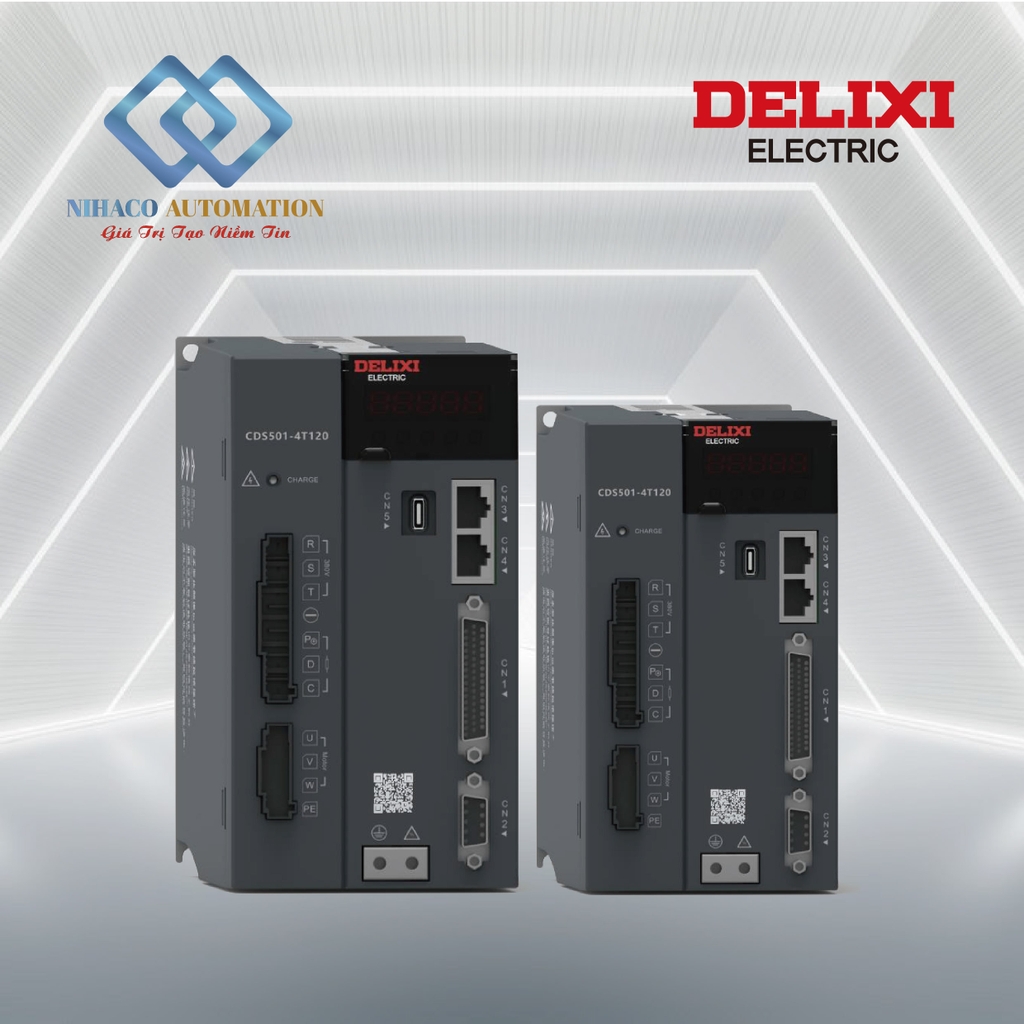

CDS501-2S100M là một model servo drive thuộc dòng CDS501, được thiết kế cho hệ thống điều khiển chuyển động chính xác trong công nghiệp.
Dải công suất: Phủ toàn bộ dải từ 100W ~ 11kW
Khả năng đáp ứng: Băng thông tốc độ đạt 1.6kHz
Encoder hỗ trợ:
Encoder quang học gia tăng 2500 line
Encoder quang học gia tăng 5000 line
Encoder từ 17-bit
Encoder quang học 17-bit
Encoder quang học 23-bit
Tính năng sử dụng:
Hỗ trợ nhiều đoạn và nhiều cấp tốc độ nội bộ, giúp hạn chế rung động
Tích hợp nhận dạng quán tính (Inertia Identification)
Nhận dạng vị trí gốc (Zero position identification)
Chức năng đánh giá độ cứng (Rigid rating function)
Khả năng mở rộng:
Hỗ trợ Bluetooth module: Điều khiển và giám sát qua ứng dụng di động
Phần mềm máy tính (PC): Kết nối để theo dõi trạng thái và upload/download tham số
Lưu ý:
CDS501 là phiên bản nâng cấp tối ưu từ dòng CDS500, thiết kế dạng terminal cắm rút (plug-in), bố trí bo mạch cải tiến giúp dễ sử dụng hơn, nâng cao khả năng chống nhiễu EMC và hiệu suất vận hành mạnh mẽ hơn.
| Model Drive | Dòng định mức | Dòng tối đa | Điện trở hãm | Cấp điện áp – Mạch chính |
|---|---|---|---|---|
| 2S (1 pha 220V ±10%, 50/60Hz) | ||||
| CDS501-2S100M | 10A | 30A | Tích hợp sẵn tiêu chuẩn | 1 pha / 3 pha 220V |
| CDS501-2S140M | 14A | 42A | Tích hợp sẵn tiêu chuẩn | 1 pha / 3 pha 220V |
| 4T (3 pha 380V ±10%, 50/60Hz) | ||||
| CDS501-4T085M | 8.5A | 25.5A | Tích hợp sẵn tiêu chuẩn | 3 pha 380V |
| CDS501-4T120M | 12A | 36A | Tích hợp sẵn tiêu chuẩn | 3 pha 380V |
| Hạng mục | Thông số |
|---|---|
| Chế độ điều khiển | Điều khiển vị trí, điều khiển tốc độ, điều khiển mô-men |
| Phản hồi encoder | Encoder gia tăng (Incremental), encoder truyền thông |
| Hãm tái sinh | Tích hợp sẵn, hỗ trợ ngoài |
| Nguồn P24V | P24V–COM, dòng ra tối đa 200mA |
| Nguồn P5V | P5V–GND, dòng ra tối đa 200mA |
| Ngõ vào xung | P_HI, PULSE+, PULSE−, S_HI, SGN+, SGN−; hỗ trợ ngõ vào vi sai và open collector |
| Ngõ vào số | 8 ngõ vào số (DI1–DI8), hỗ trợ cả nguồn nội và nguồn ngoài |
| Ngõ ra số | 4 ngõ ra số (DO1–DO4), dòng ra tối đa 200mA |
| Ngõ vào analog | 1 ngõ vào analog (AIN), DC ±10V, độ phân giải 12-bit |
| Ngõ ra analog | 1 ngõ ra analog (AO1+, AO1−), DC ±10V, dòng ra tối thiểu 1mA |
| Ngõ ra chia tần | Ngõ ra vi sai (<500kHz), ngõ ra collector (<10kHz) |
| Đáp ứng băng thông tốc độ | > 1.6kHz |
| Tỷ lệ dao động tốc độ | ≤ ±1.5% (tải 0–100%); ≤ ±0.3% (nguồn ±10%) – giá trị theo tốc độ định mức |
| Tỷ lệ điều chỉnh tốc độ | 1:30000 |
| Tần số xung đầu vào | ≤ 500kHz |
| Chế độ điều khiển vị trí – Kiểu ngõ vào | ① Pulse + Sign ② CW + CCW ③ Xung pha AB trực giao |
| Tỷ số bánh răng điện tử | 1~65535 / 1~65535 |
| Chế độ phản hồi | Phản hồi encoder gắn trục motor |
| Phương thức cài đặt tham số | ① Cài đặt qua bàn phím ② RS485 MODBUS |
| Quán tính tải cho phép | Nhỏ hơn 20 lần quán tính motor |
| Chế độ hãm | Hãm động năng bằng điện trở, hãm động năng (tùy chọn) |

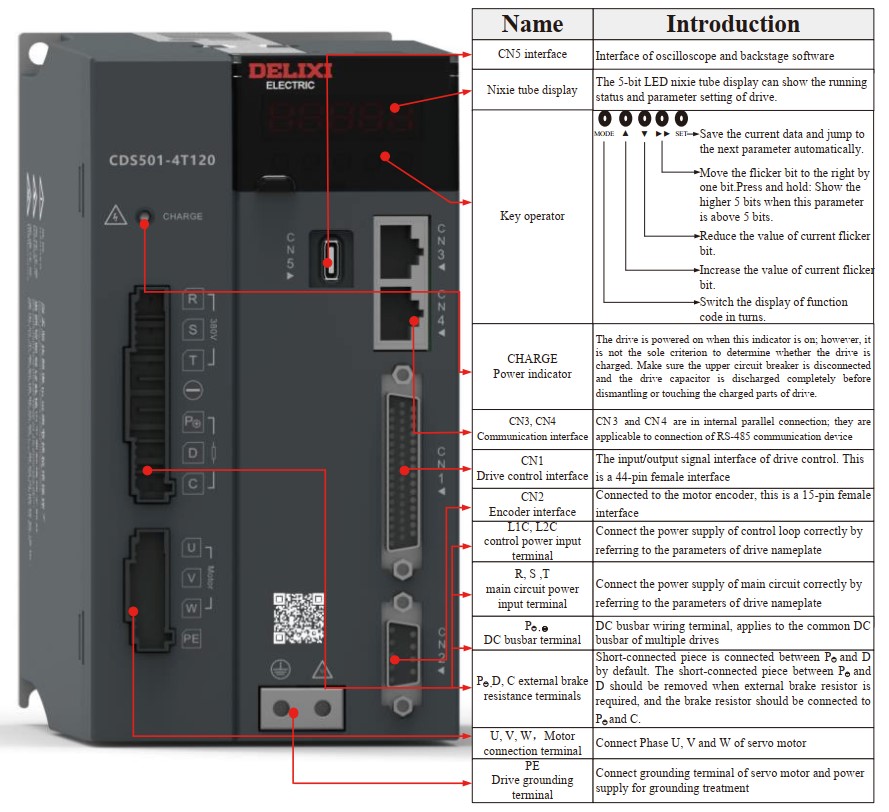

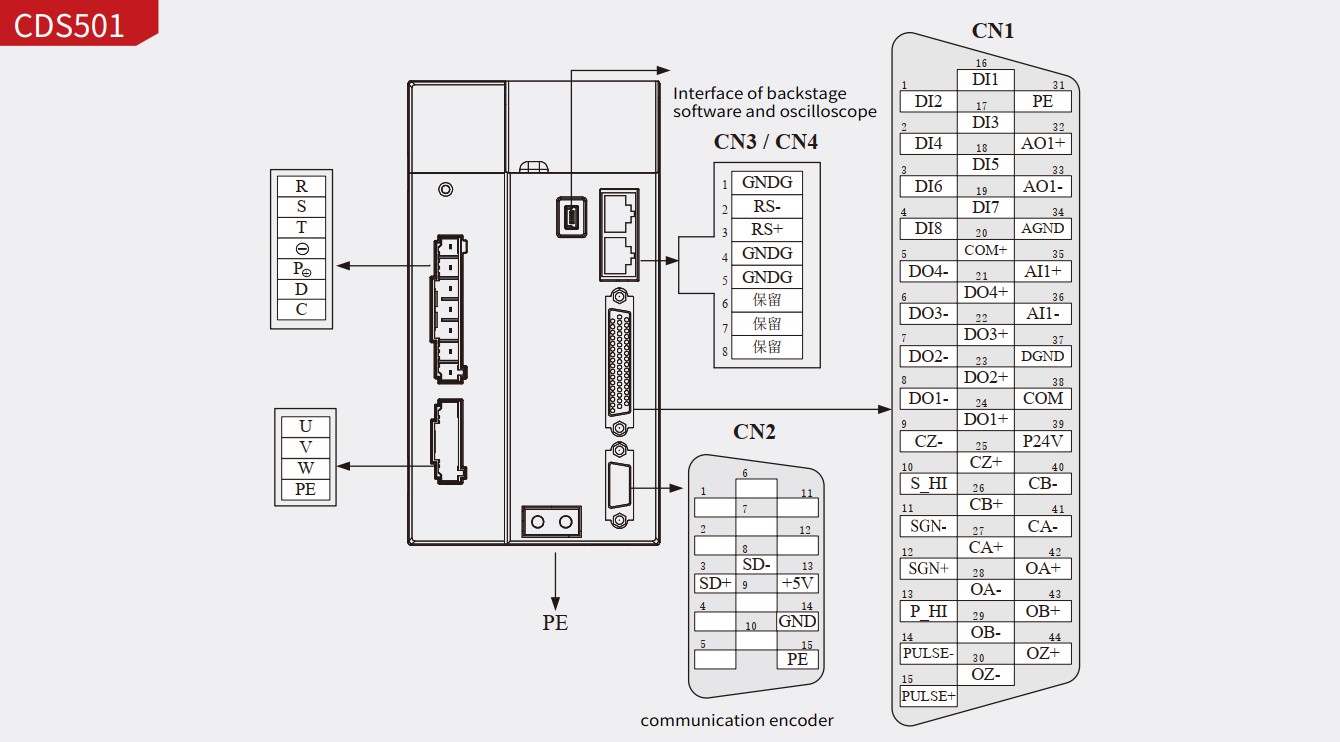

| Tên tín hiệu | Chân | Chức năng |
|---|---|---|
| P24V | 39 | Nguồn 24V nội bộ (+20~28V), dòng tối đa 200mA |
| COM | 38 | 0V nội bộ |
| COM+ | 20 | Chân chung cho tín hiệu DI (12~24V) |
| DI1 | 16 | Mặc định: SON – cho phép servo |
| DI2 | 1 | Mặc định: EMGS – dừng khẩn |
| DI3 | 17 | Mặc định: Giới hạn quay thuận CCWL |
| DI4 | 2 | Mặc định: Giới hạn quay ngược CWL |
| DI5 | 18 | Mặc định: Xóa bộ đếm xung CCLR |
| DI6 | 3 | Mặc định: Cấm lệnh vị trí INP |
| DI7 | 19 | Mặc định: Giới hạn mô-men thuận TRLM |
| DI8 | 4 | Mặc định: Giới hạn mô-men ngược TLML |
| DO1+ | 24 | Mặc định: SDY – Servo sẵn sàng (+) |
| DO1− | 8 | SDY (−) |
| DO2+ | 23 | Mặc định: ALRM – Báo lỗi (+) |
| DO2− | 7 | ALRM (−) |
| DO3+ | 22 | Mặc định: TTQR – Đạt mô-men (+) |
| DO3− | 6 | TTQR (−) |
| DO4+ | 21 | Mặc định: BRK – Điều khiển phanh (+) |
| DO4− | 5 | BRK (−) |
| Tên tín hiệu | Chân | Chức năng |
|---|---|---|
| CA+ / CA− | 27 / 41 | Ngõ ra chia tần pha A (collector) |
| OA+ / OA− | 42 / 28 | Ngõ ra chia tần pha A (vi sai) |
| CB+ / CB− | 26 / 40 | Ngõ ra chia tần pha B (collector) |
| OB+ / OB− | 43 / 29 | Ngõ ra chia tần pha B (vi sai) |
| CZ+ / CZ− | 25 / 9 | Ngõ ra chia tần pha Z (collector) |
| OZ+ / OZ− | 44 / 30 | Ngõ ra chia tần pha Z (vi sai) |
| PE | Vỏ | Tiếp địa chống nhiễu |
Chức năng:
Xuất xung pha A, B trực giao sau chia tần
Xuất xung gốc (Z)
Servo CDS501-2S100M phù hợp cho:
Máy đóng gói tự động
Máy cắt, máy dán nhãn
Hệ thống băng tải định vị
Máy CNC mini / khắc laser
Dây chuyền lắp ráp linh kiện điện tử
Với khả năng tự động nhận dạng quán tính tải và tinh chỉnh tham số, thiết bị giúp giảm rung, ổn định vị trí và nâng cao độ chính xác khi vận hành liên tục.
Tư vấn chọn đúng cấu hình servo – motor đồng bộ
Cài đặt tham số tối ưu theo tải thực tế
Kết nối PLC – HMI – Servo hoàn chỉnh
Hỗ trợ kỹ thuật, sửa chữa và thay thế nhanh chóng
CDS501-2S100M là lựa chọn lý tưởng cho các hệ thống cần độ chính xác cao, phản hồi nhanh và độ bền công nghiệp ổn định.
