TỦ BIẾN TẦN CHO LÒ HƠI GIẢI PHÁP TỐI ĐA
Ngày 14/03/2025
Bình luận (0)

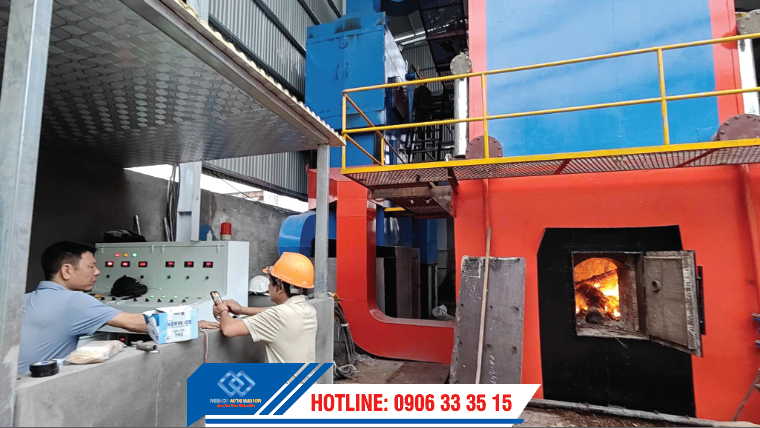

Tủ Biến Tần Điều Khiển Lò Hơi, Biến Tần dùng Cho lò Hơi

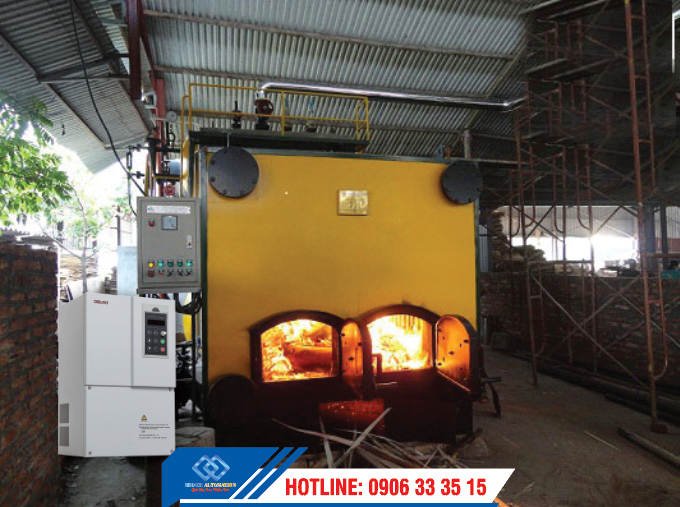

Biến tần DELIXI được sử dụng trong hệ thống lò hơi để điều khiển tốc độ động cơ quạt gió, quạt hút, bơm cấp nước nhằm tối ưu quá trình vận hành. Nguyên lý hoạt động dựa trên việc thay đổi tần số và điện áp đầu ra để kiểm soát tốc độ động cơ, giúp tiết kiệm điện năng, ổn định áp suất và nâng cao hiệu suất lò hơi.
Với lợi ích mà biến tần mang lại NIHACO tư vấn, thiết kế lắp đặt biến tần, tủ biến tần cho mọi hệ thống. ở bài viết này chúng ta cùng tìm hiểu về tủ biến tần điều khiển lò hơi nhé.

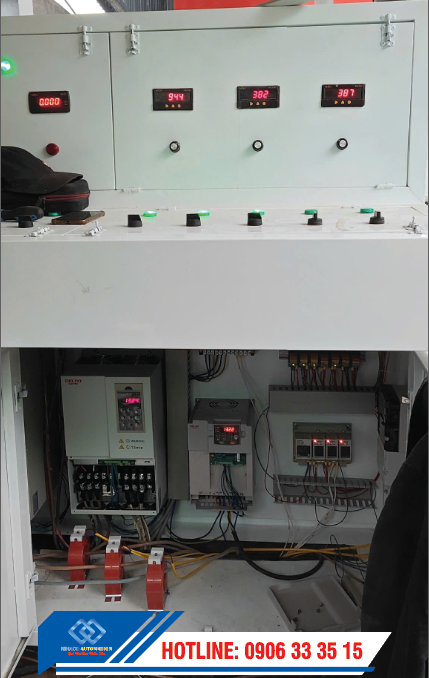

1. Kết cấu của tủ biến tần điều khiển lò hơi
Tủ biến tần bao gồm các thành phần chính sau:
a. Biến tần
- Là bộ phận quan trọng nhất, giúp thay đổi tần số điện áp để kiểm soát tốc độ động cơ.
- Tích hợp các chức năng bảo vệ như quá tải, mất pha, quá áp.
b. Bộ điều khiển trung tâm (PLC hoặc PID Controller)
- Đảm nhiệm vai trò điều khiển tự động, lập trình sẵn các chế độ vận hành.
- Có thể kết hợp với màn hình HMI để giám sát hệ thống trực quan.
c. Các thiết bị đóng cắt và bảo vệ
- MCB, MCCB: Ngắt mạch khi có sự cố.
- Contactor: Đóng/ngắt nguồn điện điều khiển động cơ.
- Relay nhiệt: Bảo vệ động cơ khỏi quá tải.
d. Cảm biến đo lường cho lò hơi
- Cảm biến áp suất: Kiểm soát áp suất hơi nước trong lò.
- Cảm biến nhiệt độ: Theo dõi và điều chỉnh nhiệt độ lò hơi.
- Cảm biến lưu lượng nước: Đảm bảo bơm cấp nước hoạt động hiệu quả.
2. Cơ Chế Điều Khiển Của Biến Tần Trong Lò Hơi
a. Biến Tần điều chỉnh tốc độ động cơ theo tải thực tế
- Biến tần điều khiển quạt gió/quạt hút để kiểm soát lượng không khí cấp vào và khí thải ra khỏi lò hơi.
- Điều khiển bơm cấp nước giúp duy trì mức nước ổn định trong lò.
- Tốc độ động cơ thay đổi linh hoạt theo tín hiệu phản hồi từ cảm biến nhiệt độ, áp suất và lưu lượng nước.
b. Biến Tần điều khiển theo nguyên tắc PID (Proportional - Integral - Derivative)
- Biến tần nhận tín hiệu từ cảm biến áp suất, nhiệt độ, lưu lượng.
- Bộ điều khiển PID trong biến tần sẽ tính toán sai số giữa giá trị thực tế và giá trị đặt trước (Setpoint).
- Dựa trên sai số này, biến tần tự động điều chỉnh tần số cấp cho động cơ để giữ cho hệ thống hoạt động ổn định.
Ví dụ:
- Nếu áp suất hơi giảm, biến tần tăng tốc độ quạt gió để đốt cháy nhiên liệu mạnh hơn.
- Nếu mức nước trong lò hơi giảm, biến tần tăng tốc độ bơm để cấp nước vào nhanh hơn.
3. Nguyên lý hoạt động cụ thể của Biến tần trong lò hơi
a. Biến Tần điều khiển quạt gió/quạt hút
- Khi nhiệt độ hoặc áp suất trong lò giảm, biến tần tăng tốc độ quạt để cung cấp thêm oxy, giúp nhiên liệu cháy tốt hơn.
- Khi nhiệt độ hoặc áp suất tăng cao, biến tần giảm tốc độ quạt để tiết kiệm nhiên liệu và hạn chế quá nhiệt.
b. Biến Tần điều khiển bơm cấp nước
- Khi mực nước trong lò hơi thấp, biến tần tăng tốc bơm để cấp nước nhanh hơn.
- Khi mực nước đạt mức yêu cầu, biến tần giảm tốc bơm hoặc dừng bơm để tránh tràn nước.
c. Biến Tần điều khiển tổng thể theo hệ thống tự động
- Hệ thống cảm biến gửi tín hiệu liên tục về PLC hoặc bộ điều khiển PID.
- Biến tần tự động thay đổi tốc độ quạt và bơm để duy trì thông số lò hơi ở mức tối ưu.
- Nhờ điều khiển theo PID, quá trình vận hành diễn ra mượt mà, tránh dao động nhiệt độ và áp suất đột ngột.
4. Ưu điểm khi dùng Biến Tần cho lò hơi
Sử dụng biến tần để điều khiển lò hơi mang lại nhiều lợi ích, đặc biệt là trong việc tiết kiệm năng lượng, tăng tuổi thọ thiết bị và tối ưu hiệu suất vận hành. Dưới đây là những ưu điểm nổi bật:
4.1. Biến tần tiết kiệm điện năng đáng kể ⚡
- Biến tần điều chỉnh tốc độ động cơ quạt, bơm theo nhu cầu thực tế thay vì chạy hết công suất liên tục.
- Có thể giảm 30 – 50% điện năng tiêu thụ so với phương pháp khởi động trực tiếp (DOL) hoặc dùng van điều chỉnh cơ khí.
4.2. Biến tần điều chỉnh chính xác lưu lượng khí, nước, áp suất 🌡️
- Quạt gió, quạt hút: Điều chỉnh lượng không khí cấp vào hoặc khói thải ra giúp tối ưu quá trình cháy.
- Bơm cấp nước: Đảm bảo lượng nước cung cấp vào lò hơi luôn ổn định, tránh tình trạng thiếu hoặc thừa nước gây nguy hiểm.
4.3. Biến tần giảm hao mòn, tăng tuổi thọ thiết bị 🛠️
- Biến tần giúp động cơ khởi động êm ái, giảm dòng khởi động đột ngột (~3-8 lần dòng định mức khi khởi động trực tiếp).
- Giảm va đập cơ khí trong hệ thống, hạn chế hỏng hóc và kéo dài tuổi thọ động cơ, quạt, bơm.
4.4. Biến tần bảo vệ động cơ và hệ thống điện ⚡
- Bảo vệ quá tải, quá áp, thấp áp, mất pha, giúp tăng độ an toàn cho thiết bị.
- Giảm sự cố cháy động cơ do hoạt động quá công suất.
- Tránh sụt áp lưới điện khi khởi động động cơ công suất lớn.
4.5. Tự động hóa cao, vận hành ổn định 🤖
- Có thể kết hợp với PLC, HMI để lập trình chế độ vận hành tự động.
- Cảm biến nhiệt độ, áp suất giúp điều chỉnh chính xác mà không cần can thiệp thủ công.
- Hệ thống hoạt động ổn định, giảm sai sót do con người.
4.6. Giảm tiếng ồn và rung động 🔇
- Biến tần giúp quạt và bơm hoạt động mượt mà, giảm rung lắc và tiếng ồn khi vận hành.
- Đặc biệt hữu ích trong các nhà máy yêu cầu môi trường làm việc yên tĩnh.
4.7. Dễ dàng điều chỉnh và mở rộng hệ thống 🏗️
- Có thể thay đổi tần số, tốc độ động cơ dễ dàng theo nhu cầu sử dụng.
- Dễ tích hợp với các hệ thống điều khiển trung tâm SCADA hoặc IoT để giám sát từ xa.
4.8. Giảm chi phí bảo trì, tối ưu chi phí vận hành 💰
- Nhờ giảm hao mòn cơ khí và tiết kiệm điện năng, doanh nghiệp có thể tiết kiệm đáng kể chi phí bảo trì, sửa chữa.
- Tăng độ bền của hệ thống, giảm chi phí thay thế thiết bị trong thời gian dài.
