Sửa bộ điều khiển 1 chiều ABB DCS550-S01-0610-05-00-00 chết công suất phần kích từ

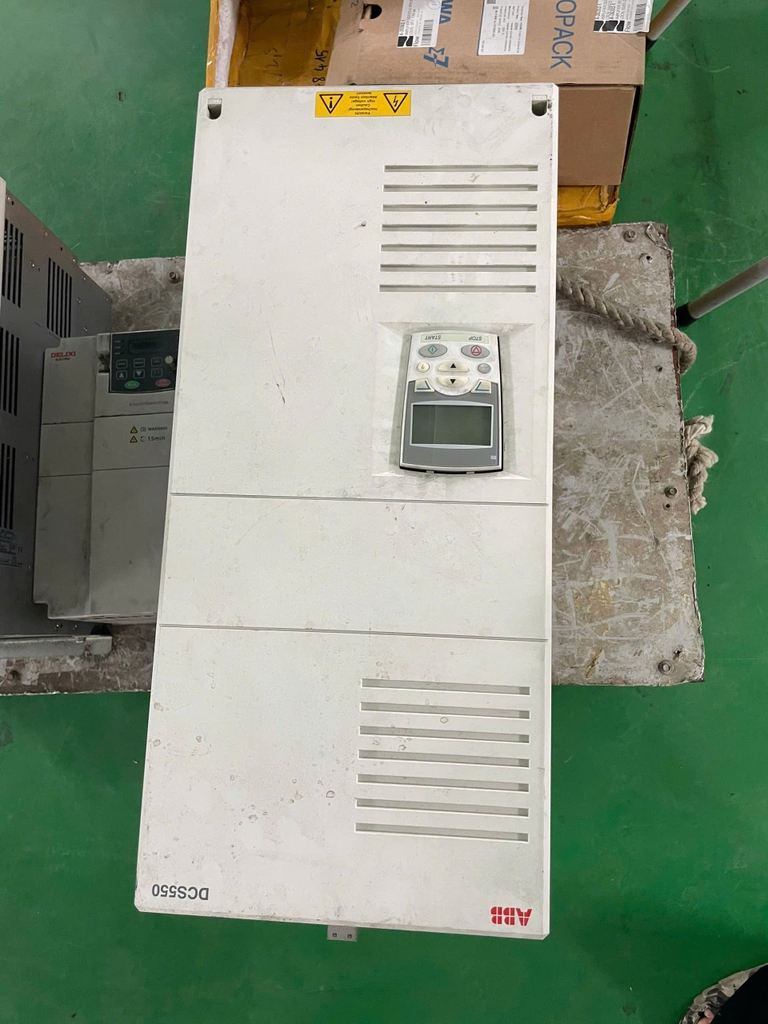

Bộ điều khiển động cơ một chiều ABB DCS550-S01-0610-05-00-00 được đưa về NIHACO AUTOMATION trong tình trạng chết công suất phần kích từ, khiến hệ thống không thể hoạt động bình thường.

Đây là một lỗi cần kiểm tra riêng phần field exciter – bộ kích từ, thay vì chỉ tập trung vào cầu công suất phần ứng. Với DCS550, phần kích từ có cấu trúc công suất và mạch điều khiển riêng, do đó khi xảy ra sự cố cần xác định chính xác lỗi nằm ở linh kiện công suất, mạch kích hay phần phản hồi.

Theo ABB, model DCS550-S01-0610-05-00-00 có điện áp 525 V và dòng định mức 610 A. Model này thuộc size F4 và được trang bị phần kích từ tích hợp.

Thông tin bộ điều khiển ABB DCS550-S01-0610-05-00-00

Thiết bị: Bộ điều khiển động cơ DC ABB DCS550
Model: DCS550-S01-0610-05-00-00
Điện áp: 525 V
Dòng định mức: 610 A
Cấu hình: S01 – 1Q
Size: F4
Hạng mục sửa chữa: Công suất phần kích từ

ABB xác định DCS550-S01-0610-05-00-00 là DC Rectifier, dòng 610 A, điện áp 525 V và có cấu hình Field Exciter.

ABB DCS550-S01-0610-05-00-00 bị chết công suất kích từ

Qua kiểm tra, sự cố được xác định tập trung tại khối công suất kích từ.

Phần kích từ có nhiệm vụ tạo dòng kích cho động cơ DC. Khi khối công suất này gặp sự cố, dòng kích có thể không được tạo ra đúng yêu cầu, ảnh hưởng trực tiếp đến khả năng vận hành của động cơ.

Điểm đáng chú ý là DCS550 sử dụng một bộ kích từ tích hợp riêng. Theo tài liệu ABB, SDCS-BAB-F02 được sử dụng cho các bộ DCS550 size F3 và F4, trong đó có DCS550-S01-0610-05. Bộ này nằm giữa phần công suất và bo điều khiển SDCS-CON-F.

Kiểm tra nguyên nhân chết công suất phần kích từ

Khi tiếp nhận thiết bị, kỹ thuật viên NIHACO kiểm tra khu vực công suất kích từ để xác định phạm vi hư hỏng.

Với cấu hình F4, ABB sử dụng SDCS-BAB-F02 cho phần kích từ. Đây là bộ kích từ bán điều khiển 3 pha và được cấp trực tiếp từ nguồn phần ứng.

Do đó, khi phần kích từ bị lỗi, quá trình kiểm tra cần đánh giá đồng thời các thành phần liên quan thay vì chỉ thay linh kiện công suất.

Các khu vực được kiểm tra gồm:

Khối công suất kích từ.
Mạch kích điều khiển công suất.
Mạch snubber.
Cầu chì bảo vệ phần kích từ.
Đường cấp và kết nối của bộ kích từ.
Tín hiệu điều khiển từ bo điều khiển.
Mạch phản hồi liên quan đến dòng kích.

Tài liệu ABB cho biết xung kích và mạch snubber của field exciter nằm trên SDCS-PIN-F, trong khi SDCS-BAB-F02 đảm nhiệm phần kích từ công suất. Đây là cơ sở để phân tách quá trình kiểm tra giữa phần công suất và phần điều khiển.

Sửa công suất kích từ ABB DCS550-S01-0610-05-00-00

Sau khi xác định khu vực bị lỗi, NIHACO tiến hành xử lý phần công suất kích từ và kiểm tra các mạch liên quan.

Đối với DCS550 size F4, ABB sử dụng SDCS-BAB-F02 và hệ thống bảo vệ riêng cho phần kích từ. Tài liệu ABB ghi nhận các cầu chì F401–F403 trong drive với loại KTK 30 A cho nhóm DCS550-S01-0610 đến DCS550-S02-1000.

Trong quá trình sửa chữa, kỹ thuật viên tập trung đánh giá:

Linh kiện công suất của bộ kích từ.
Mạch kích công suất.
Mạch snubber.
Cầu chì và đường bảo vệ.
Đường kết nối giữa SDCS-PIN-F và SDCS-BAB-F02.
Tín hiệu điều khiển và phản hồi.
Tình trạng tổng thể của phần kích từ sau khi xử lý.

Mục tiêu là khôi phục hoạt động ổn định của phần kích từ, đồng thời hạn chế nguy cơ linh kiện công suất tiếp tục bị hỏng khi thiết bị được đưa trở lại hệ thống.

Kiểm tra ABB DCS550 sau sửa chữa

Sau khi xử lý phần công suất kích từ, bộ điều khiển được kiểm tra lại các chức năng liên quan.

Đặc biệt, cần đánh giá khả năng tạo và duy trì dòng kích ổn định trước khi đưa thiết bị vào vận hành thực tế.

Với thiết bị có dòng định mức lên tới 610 A, việc kiểm tra sau sửa chữa cần được thực hiện cẩn thận và bởi kỹ thuật viên có chuyên môn. Không nên chỉ dựa vào việc thiết bị đã lên nguồn hoặc không còn cảnh báo để kết luận bộ điều khiển đã hoạt động hoàn toàn bình thường.

Khi nào nên sửa bộ điều khiển ABB DCS550?

Khách hàng nên đưa DCS550 đi kiểm tra khi xuất hiện các dấu hiệu:

Mất hoặc không ổn định dòng kích.
Bộ điều khiển báo lỗi liên quan đến phần kích từ.
Động cơ DC không đạt trạng thái vận hành bình thường.
Công suất phần kích từ có dấu hiệu bất thường.
Cầu chì phần kích từ bị ảnh hưởng.
Thiết bị từng xảy ra sự cố công suất.
Sau khi xử lý sơ bộ nhưng lỗi tiếp tục xuất hiện.

Đặc biệt với lỗi công suất kích từ, không nên chỉ thay linh kiện hỏng mà bỏ qua mạch kích và mạch snubber. Nguyên nhân phía sau nếu chưa được xử lý có thể khiến linh kiện mới tiếp tục gặp sự cố.

Vì sao nên chọn NIHACO AUTOMATION sửa ABB DCS550?

NIHACO AUTOMATION nhận kiểm tra và sửa chữa bộ điều khiển động cơ DC ABB DCS550, bao gồm các lỗi liên quan đến công suất phần ứng, kích từ, mạch kích, nguồn và bo điều khiển.

Với lỗi chết công suất phần kích từ, kỹ thuật viên tập trung phân tách từng khối để xác định nguyên nhân, tránh tình trạng chỉ thay linh kiện công suất nhưng không xử lý phần điều khiển liên quan.

Sau sửa chữa, thiết bị được kiểm tra lại trước khi bàn giao.

Bảo hành sửa chữa từ 3–6 tháng tùy hạng mục và tình trạng thực tế của thiết bị.

Sửa bộ điều khiển ABB DCS550 tại Hải Phòng và toàn quốc

NIHACO AUTOMATION nhận kiểm tra, sửa chữa ABB DCS550 và các thiết bị tự động hóa công nghiệp tại xưởng, đồng thời hỗ trợ khách hàng trên toàn quốc.

CÔNG TY CỔ PHẦN TỰ ĐỘNG HOÁ NIHACO – NIHACO AUTOMATION

Nếu ABB DCS550-S01-0610-05-00-00 đang gặp lỗi chết công suất phần kích từ, khách hàng có thể gửi hình ảnh tem model, khu vực công suất và tình trạng lỗi để NIHACO kiểm tra sơ bộ trước khi tiếp nhận.

Câu hỏi thường gặp

ABB DCS550-S01-0610-05-00-00 là thiết bị gì?

Đây là bộ điều khiển động cơ DC thuộc dòng DCS550 của ABB. Model này có điện áp 525 V và dòng định mức 610 A.

Phần kích từ của DCS550-S01-0610-05 sử dụng bộ nào?

Với size F4, DCS550 sử dụng SDCS-BAB-F02 làm bộ kích từ tích hợp. ABB mô tả đây là bộ kích từ bán điều khiển 3 pha.

Chết công suất phần kích từ có phải hỏng SDCS-BAB-F02 không?

Chưa thể kết luận chỉ dựa trên hiện tượng. Cần kiểm tra cả SDCS-BAB-F02, mạch kích, mạch snubber, cầu chì, đường kết nối và tín hiệu điều khiển liên quan trước khi xác định chính xác linh kiện hoặc bo bị lỗi.
