MÀN HÌNH LẬP TRÌNH HMI LÀ GÌ? ỨNG DỤNG CỦA MÀN HÌNH HMI

GIỚI THIỆU CHUNG VỀ MÀN HÌNH LẬP TRÌNH HMI

HMI là từ viết tắt của Human – Machine – Interface, có nghĩa là thiết bị giao tiếp giữa người điều hành thiết kế với máy móc thiết bị. Nói một cách chính xác, bất cứ cách nào mà con người “giao diện” với máy móc thì đó là một HMI. Cảm ứng trên lo vi sóng là một HMI, hệ thống số điều khiển trên máy giặt, bảng hướng dẫn lựa chọn phần mềm hoạt động từ xa trên TV đều là HMI, thêm một HMI rất phổ biến mà tất cả chúng ta thường xuyên gặp phải sẽ là cây ATM. Màn hình và nút bấm cho phép vận hành máy để rút một số tiền nhất định hoặc gửi tiền. Màn hình lập trình HMI đã trở lên quá quen thuộc với con người, đặc biệt trong ngành công nghiệp thì nó đóng vai trò vô cùng quan trọng trong phần giao tiếp giữa người và máy. Sẽ thật khó nếu trong một quy trình tự động tốt trong các khu công nghiệp mà không có HMI.

Màn hình HMI – VEICHI VI10

Cùng Nihaco nghiên cứu và tìm hiểu sâu hơn về màn hình lập trình HMI và ứng dụng của loại màn hình này nhé!

CÁC LOẠI THIẾT BỊ HMI BAO GỒM NHỮNG GÌ?

1. Thiết bị HMI truyền thống

          +   Thiết bị nhập thông tin: công tắc chuyển mạch, nút bấm

          +   Thiết bị xuất thông tin: đèn báo, còi, đồng hồ đo, các bộ tự ghi dùng giấy.

Nhược điểm của các thiết bị HMI truyền thống

          +   Thông tin không đầy đủ và chính xác

          +   Khả năng lưu trữ thông tin hạn chế.

          +   Độ tin cậy và ổn định thấp.

          +   Đối với hệ thống rộng và phức tạp: độ phức tạp rất cao và rất khó mở rộng.

2. Thiết bị HMI hiện đại

HMI hiện đại chia làm 2 loại chính:

          +   HMI trên nền PC và Windows/MAC: SCADA.

          +   HMI trên nền các máy tính nhúng: HMI chuyên dụng.

          +   Ngoài ra còn có một số loại HMI biến thể khác như MobileHMI dùng Palm, PoketPC.

Các ưu điểm của HMI hiện đại

          +   Tính mềm dẻo, dễ thay đổi bổ sung thông tin cần thiết.

          +   Tính đơn giản của hệ thống, dễ mở rộng, dễ vận hành và sửa chữa.

          +   Tính “Mở”: có khả năng kết nối mạnh, kết nối nhiều loại thiết bị và nhiều loại giao thức.

          +   Khả năng lưu trữ cao.

          +   Tính đầy đủ, kịp thời và chính xác của thông tin.

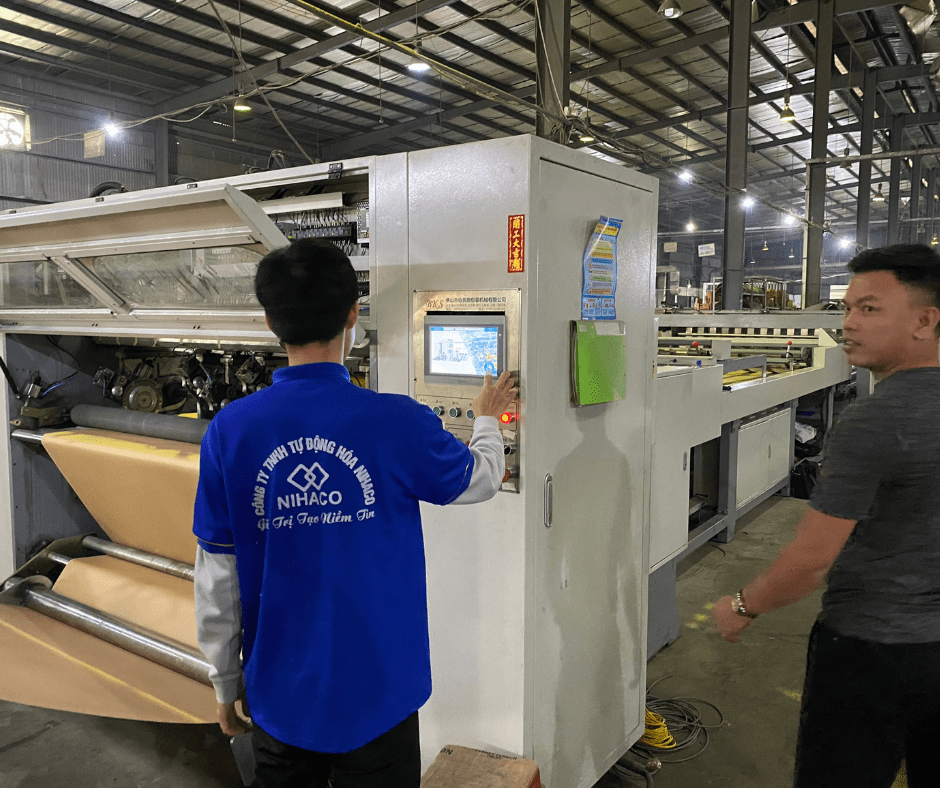

Nhân viên kỹ thuật Nihaco đang tiến hành lập trình HMI cho hệ thống máy cắt giấy tại Thái Bình

CÁC BƯỚC XÂY DỰNG HỆ THỐNG HMI

Lựa chọn phần cứng

          +   Lựa chọn kích cỡ màn hình: trên cơ sở số lượng thông số/thông tin cảm biến hiển thị động thời nhu cầu về đồ thị, đồ hoạ (lưu trình công nghệ…).

          +   Lựa chọn số phím cứng, số phím cảm ứng tối đa cùng sử dụng cùng lúc.

          +   Lựa chọn các cổng mở rộng nếu có nhu cầu in ấn, đọc mã vạch, kết nối các thiết bị ngoại vi khác.

          +   Lựa chọn dung lượng bộ nhớ: theo số lượng thông số cần thu thập số liệu, lưu trữ dữ liệu, số lượng trang màn hình cần hiển thị.

Xây dựng giao diện

          +   Cấu hình phần cứng: chọn phần cứng, chuẩn giao thức…

          +   Xây dựng các trang màn hình.

          +   Gán các biến (tag) cho các đối tượng.

          +   Sử dụng các đối tượng đặc biệt.

          +   Viết các chương trình script (tùy chọn).

          +   Mô phỏng và kiểm tra chương trình.

          +   Nạp thiết bị xuống HMI.

Khoá đào tạo, hướng dẫn đội ngũ kĩ thuật nhận biết nâng cao và chuyên sâu hơn về chuyên đề: Lập Trình.

ỨNG DỤNG CỦA MÀN HÌNH HMI

          -   Công nghiệp sản xuất, chế tạo máy, nâng cấp hệ thống và máy móc tự động.

          -   Sản xuất, nâng cấp các dây chuyền tự động hóa công nghiệp.

          -   Tự động hóa tòa nhà, điều khiển, quản lý, giám sát BMS ((Building Management System – Hệ thống quản lý toà nhà),  HVAC (Hệ thống thông gió và điều hòa không khí), BTS (Trạm thu phát sóng di động),..

          -   Công nghệ điều khiển bơm công nghiệp, xử lý nước, nước thải.

          -   Quản lý, giám sát năng lượng điện, dầu, khí, Gas,..

          -   Trường đại học, trung tâm đào tạo, dạy nghề.

          -   Nhà thông minh (Smart Home).

          -   Quan trắc môi trường: hiển thị, theo dõi, thu thập dữ liệu và giám sát từ xa.

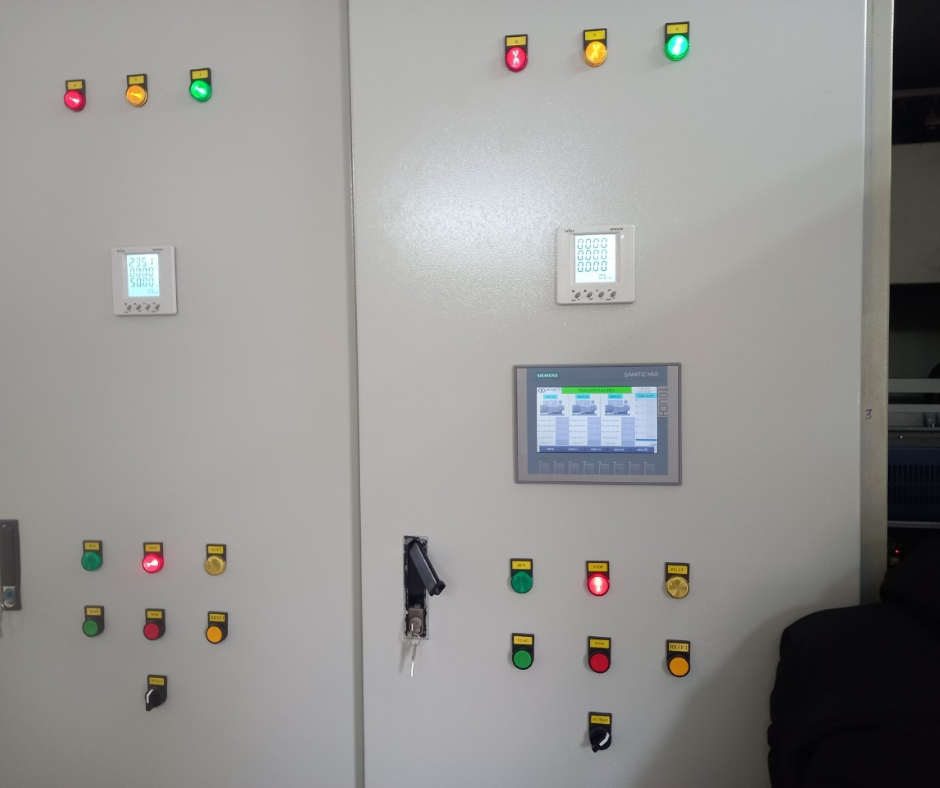

Tủ điện được đội ngũ nhân viên kỹ thuật Nihaco lắp đặt Màn hình lập trình HMI

Là nhà phân phối biến tần miền Bắc, Nihaco cung cấp các dịch vụ:

          -   Cung cấp vật tư điện, thiết bị điện - tự động hóa và điều khiển công nghiệp.

          -   Dịch vụ sửa chữa biến tần tại Hải Phòng.

          -   Khảo sát, tư vấn kỹ thuật miễn phí, cùng khách hàng đưa ra giải pháp tối ưu.

          -  Thiết kế, thi công tủ bảng điện: tủ điện điều khiển, tủ điện động lực, tủ điện chiếu sáng…

          -   Lập trình, tích hợp hệ thống PLC, HMI, SCADA và các hệ thống giám sát, điều khiển.
