LẬP TRÌNH PLC MÁY CẮT DAO QUAY

LẬP TRÌNH PLC HỆ THỐNG MÁY CẮT DAO QUAY - GIẢI PHÁP TỰ ĐỘNG HÓA

Nhu cầu tự động hóa trong máy cắt dao quay

Trong các nhà máy sản xuất bao bì carton, màng nhựa, giấy cuộn hay vật liệu đóng gói, máy cắt dao quay đóng vai trò đặc biệt quan trọng.
Thiết bị này quyết định trực tiếp đến kích thước và độ chính xác của sản phẩm. Tuy nhiên, khi máy vận hành ở tốc độ cao, việc cắt đúng chiều dài mong muốn trở thành một thách thức lớn nếu không có hệ điều khiển thông minh.

Để giải quyết bài toán này, PLC (Programmable Logic Controller) được ứng dụng nhằm điều khiển đồng bộ tốc độ dao cắt với tốc độ di chuyển của vật liệu – mang lại sự ổn định, chính xác và tiết kiệm tối đa vật tư.

Nguyên lý làm việc của máy cắt dao quay

Hệ thống máy cắt dao quay gồm các bộ phận chính:

  • Động cơ kéo cuộn vật liệu (motor chính).

  • Dao quay được gắn trên trục quay liên tục.

  • Encoder gắn trên trục dao và trục kéo vật liệu để đo tốc độ, vị trí.

  • Biến tần hoặc servo điều khiển tốc độ các động cơ.

  • Bộ điều khiển PLC đóng vai trò trung tâm.

Nguyên lý hoạt động:

  • Encoder đo tốc độ và chiều dài vật liệu di chuyển, gửi tín hiệu về PLC.
  • PLC so sánh chiều dài thực tế với chiều dài cắt cài đặt để tính toán thời điểm dao cần cắt.
  • PLC điều khiển biến tần/servo để đồng bộ tốc độ dao quay sao cho lưỡi dao chạm vật liệu đúng vị trí cần cắt.
  • Sau khi cắt xong, dao tiếp tục quay trơn tru về vị trí ban đầu để chuẩn bị cho chu kỳ tiếp theo.

Quá trình này được lặp lại liên tục, đảm bảo chu kỳ cắt ổn định, chính xác đến từng milimet, ngay cả khi tốc độ cuộn vật liệu thay đổi.

Giải pháp lập trình PLC cho máy cắt dao quay của Nihaco Automation

Tại Nihaco Automation, đội ngũ kỹ sư lập trình chuyên sâu về PLC – HMI – Inverter – Servo đã triển khai thành công hàng trăm hệ thống điều khiển máy cắt dao quay trong thực tế.

Các tính năng chính trong chương trình điều khiển:

  • Đồng bộ tốc độ dao quay và tốc độ cuộn liệu dựa trên tín hiệu encoder kép.

  • Điều khiển gia tốc – giảm tốc mượt, không gây giật dao.

  • Lưu nhiều công thức cắt (recipes) cho từng loại sản phẩm.

  • Hiển thị thông số và lỗi trên HMI: tốc độ, chiều dài, vị trí dao, báo lỗi encoder, lỗi motor...

  • Tự động hiệu chỉnh chiều dài cắt khi vật liệu co giãn.

  • Chế độ vận hành linh hoạt: Auto – Manual – Jog – Single Cut.

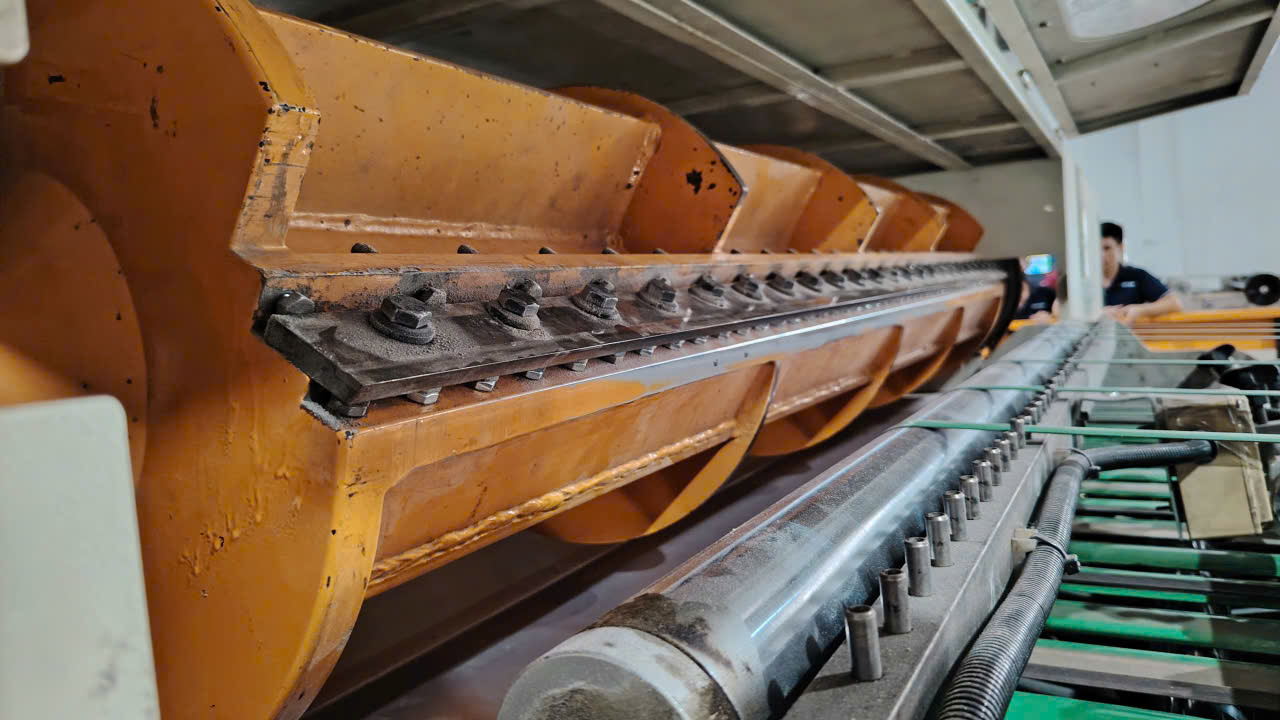

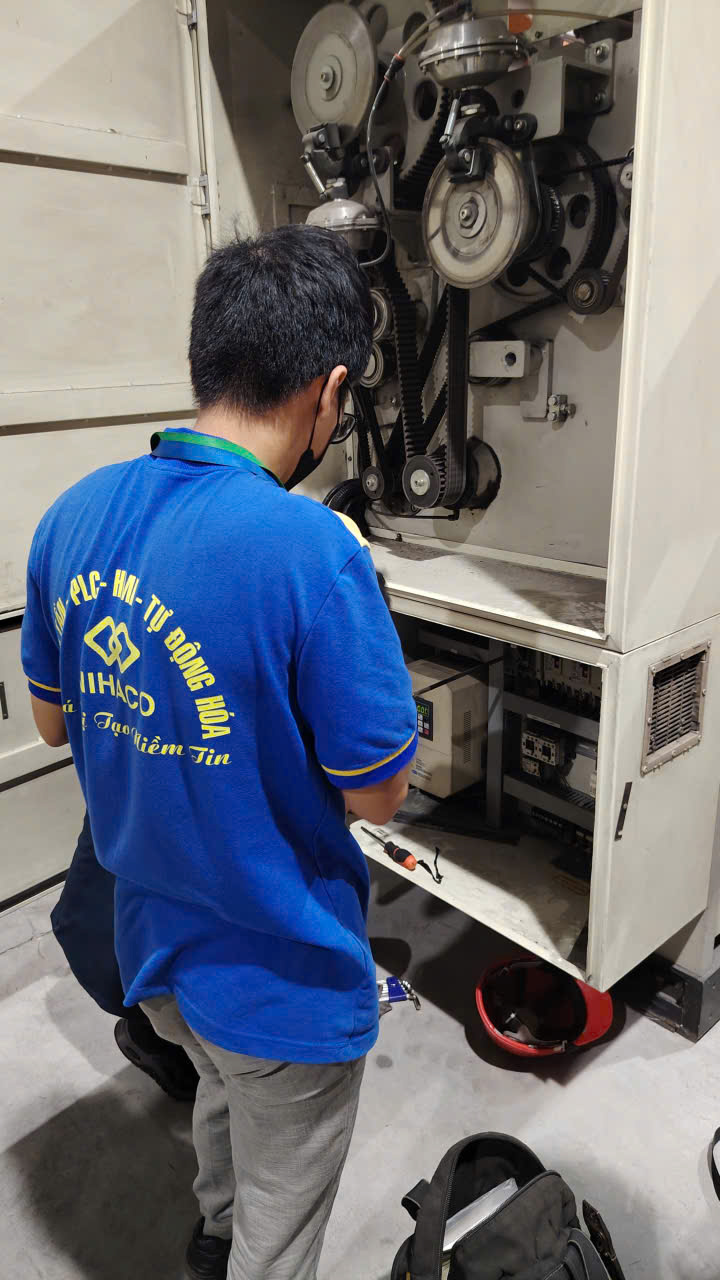

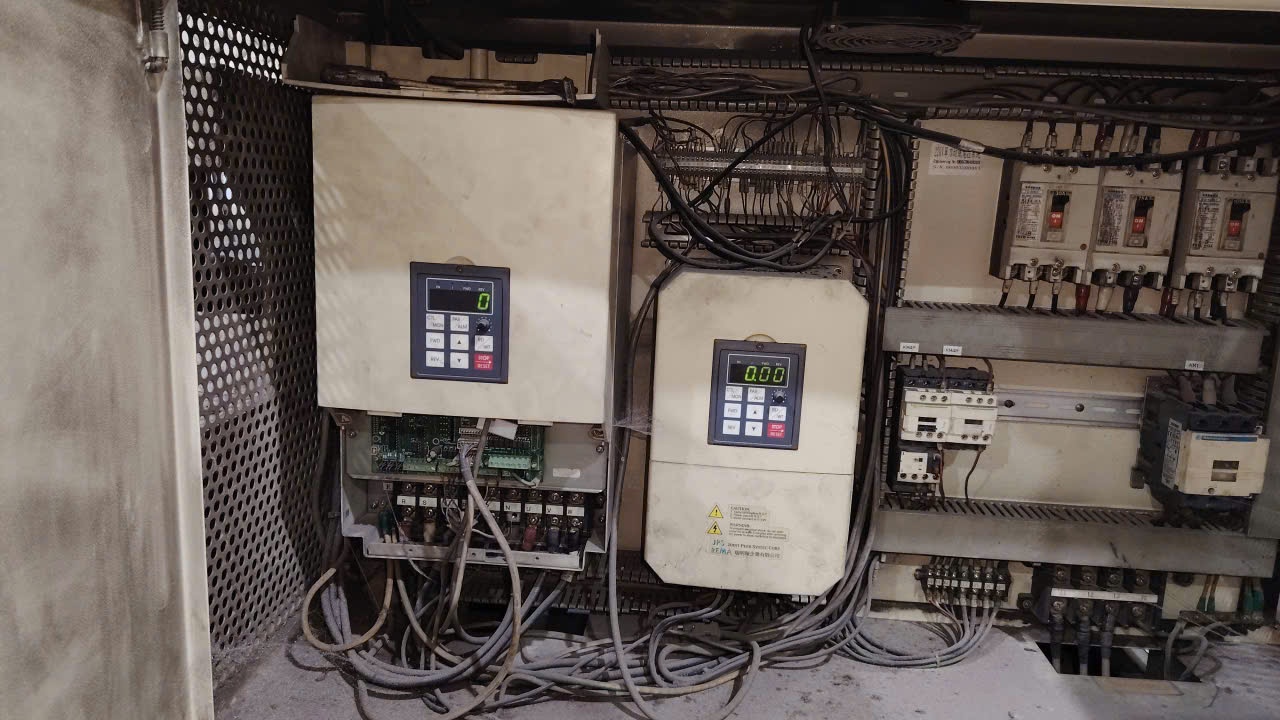

Hình ảnh thực tế từ dự án lập trình máy cắt dao quay

lap-trinh-plc-may-cat-dao-quaylap-trinh-plc-may-cat-dao-quay-1lap-trinh-plc-may-cat-dao-quay-2

Hỗ trợ lập trình trên nhiều nền tảng PLC: Siemens, Mitsubishi, Delta, Omron, Schneider…
Ứng dụng rộng rãi: máy cắt túi nilon, máy cắt bao bì carton, máy cắt màng cuộn, máy cắt giấy, máy in ống đồng...

Quy trình triển khai dự án tại Nihaco Automation

B1. Khảo sát và phân tích hệ thống hiện có.

B2. Thiết kế sơ đồ điều khiển và thuật toán đồng bộ.

B3. Lập trình PLC – HMI – cài đặt biến tần/servo.

B4. Chạy thử – hiệu chỉnh – bàn giao – hướng dẫn vận hành.

B5. Bảo hành – hỗ trợ kỹ thuật trọn đời.

Lợi ích mang lại cho doanh nghiệp sau khi lập trình tự động hóa máy cắt dao quay

  • Độ chính xác cắt cao, sai số <0.5 mm.

  • Giảm hao phí vật liệu, tiết kiệm điện năng.

  • Dễ dàng thay đổi chiều dài, tốc độ, công thức cắt.

  • Nâng cao năng suất, giảm phụ thuộc tay nghề vận hành.

  • Tăng độ bền thiết bị và tuổi thọ dao cắt.

Ứng dụng lập trình PLC cho máy cắt dao quay không chỉ mang lại độ chính xác tuyệt đối mà còn nâng cao hiệu suất toàn dây chuyền.
Với kinh nghiệm lâu năm trong lĩnh vực biến tần – PLC – servo – tự động hóa công nghiệp, Nihaco Automation tự tin là đối tác tin cậy của các nhà máy sản xuất bao bì, nhựa và cơ khí trên toàn quốc.
