GIỚI THIỆU LẬP TRÌNH PLC BẰNG LOGIC BẬC THANG

Bộ điều khiển logic khả trình (PLC) đã cách mạng hóa tự động hóa công nghiệp, cho phép điều khiển và giám sát hiệu quả các quy trình phức tạp. Trong số các ngôn ngữ lập trình khác nhau được sử dụng trong PLC, logic bậc thang nổi bật như một phương pháp được áp dụng rộng rãi do biểu diễn đồ họa của nó giống với các mạch logic chuyển tiếp.

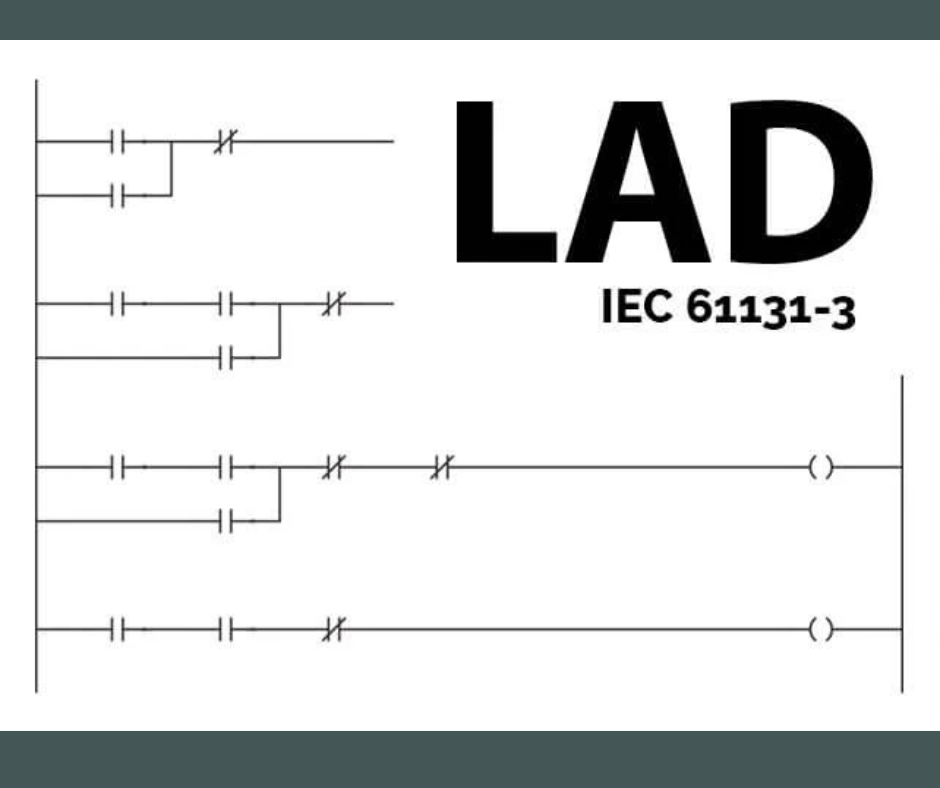

Ngôn ngữ lập trình PLC bằng cách sử dụng logic bậc thang

Bài viết này phục vụ như một hướng dẫn toàn diện về lập trình PLC bằng cách sử dụng logic bậc thang, bao gồm các khái niệm cơ bản, các thành phần và cách thực hành tốt nhất.

KHÁI NIỆM VỀ LOGIC BẬC THANG

Logic bậc thang là ngôn ngữ lập trình trực quan mô phỏng sơ đồ mạch điện được sử dụng trong logic chuyển tiếp. Logic được xây dựng bằng cách sử dụng các tiếp điểm và cuộn dây, với các bậc thang biểu thị các lệnh chương trình riêng lẻ. Các tiếp điểm có thể là đầu vào, chẳng hạn như nút bấm hoặc cảm biến, và cuộn dây đóng vai trò là đầu ra, kích hoạt các thiết bị như động cơ hoặc van.

CÁC YẾU TỐ CƠ BẢN CỦA LOGIC BẬC THANG

- Danh bạ: Danh bạ biểu thị các điều kiện hoặc sự kiện đầu vào trong sơ đồ bậc thang. Chúng có thể thường mở (NO) hoặc thường đóng (NC) và được sử dụng để giám sát và phản hồi các tín hiệu hoặc trạng thái cụ thể.

- Cuộn dây: Cuộn dây là phần tử đầu ra kích hoạt các thiết bị khi đáp ứng các điều kiện liên quan. Chúng có thể được sử dụng để điều khiển động cơ, cuộn dây điện từ hoặc bất kỳ bộ phận điện hoặc cơ khí nào khác.

- Bộ định thời và bộ đếm: Logic bậc thang cũng kết hợp bộ định thời và bộ đếm để điều khiển phức tạp hơn. Bộ hẹn giờ đưa ra độ trễ dựa trên thời gian, trong khi bộ đếm theo dõi các sự kiện hoặc lần xuất hiện.

KHÁI NIỆM LẬP TRÌNH

- Các nhánh và các đường dẫn song song: Logic bậc thang cho phép phân nhánh và các đường dẫn song song, cho phép thực hiện nhiều lệnh đồng thời hoặc dựa trên các điều kiện cụ thể. Tính linh hoạt này cho phép kiểm soát hiệu quả các quy trình phức tạp.

- Chức năng logic: Logic bậc thang hỗ trợ các chức năng logic khác nhau, bao gồm AND, OR, NOT và XOR, cho phép tạo ra các điều kiện logic phức tạp và quy trình ra quyết định trong chương trình.

- Sử dụng bộ nhớ: PLC có tài nguyên bộ nhớ hạn chế và các chương trình logic bậc thang phải được thiết kế có tính đến hiệu quả. Tối ưu hóa việc sử dụng bộ nhớ bằng cách giảm thiểu các hướng dẫn không cần thiết và sử dụng bộ đếm thời gian và bộ đếm một cách thận trọng.

THỰC TIỄN TỐT NHẤT CHO LẬP TRÌNH LOGIC BẬC THANG

- Mã có cấu trúc tốt: Tổ chức mã logic bậc thang một cách rõ ràng và hợp lý bằng cách nhóm các chức năng và thành phần liên quan lại với nhau. Sử dụng các nhận xét mang tính mô tả để nâng cao khả năng đọc và bảo trì.

- Cân nhắc về an toàn: Lập trình PLC thường liên quan đến các quy trình công nghiệp quan trọng. Đảm bảo sự an toàn của người vận hành và thiết bị bằng cách thực hiện các cơ chế khóa liên động, xử lý lỗi và kiểm tra lỗi thích hợp.

- Tài liệu: Lập tài liệu kỹ lưỡng về chương trình logic bậc thang, bao gồm các mô tả về đầu vào, đầu ra và logic chương trình. Tài liệu này rất có giá trị cho việc khắc phục sự cố, bảo trì và sửa đổi trong tương lai.

- Kiểm tra và mô phỏng: Trước khi triển khai chương trình logic bậc thang cho PLC, hãy kiểm tra kỹ lưỡng chương trình đó trong môi trường mô phỏng để xác định và khắc phục mọi lỗi logic hoặc hành vi không mong muốn.

HƯỚNG DẪN LOGIC BẬC THANG

- Lệnh cuộn dây: Các lệnh này điều khiển đầu ra hoặc cuộn dây trong chương trình logic bậc thang. Các ví dụ bao gồm lệnh cấp điện (SET), để BẬT cuộn dây đầu ra và lệnh ngắt điện (RESET), để TẮT cuộn dây đầu ra.

- Hướng dẫn liên hệ: Hướng dẫn liên hệ thể hiện các đầu vào hoặc điều kiện cần được đáp ứng để chương trình logic bậc thang thực hiện các hành động cụ thể. Chúng bao gồm các tiếp điểm thường mở (NO) và thường đóng (NC), theo dõi trạng thái của thiết bị đầu vào hoặc trạng thái đầu ra trước đó.

- Hướng dẫn về bộ định thời và bộ đếm: Logic bậc thang hỗ trợ các lệnh định thời và bộ đếm khác nhau để điều khiển dựa trên thời gian và đếm sự kiện. Các lệnh hẹn giờ bao gồm Bật trễ (TON), Tắt trễ (TOF) và Hẹn giờ có nhớ (RTO). Các lệnh của bộ đếm bao gồm Lên (CTU), Xuống (CTD) và Đặt lại (RES).

MẸO LẬP TRÌNH LOGIC BẬC THANG

- Thiết kế mô-đun: Chia các chương trình phức tạp thành các mô-đun hoặc chương trình con nhỏ hơn, dễ quản lý hơn. Cách tiếp cận này cải thiện việc tổ chức chương trình, tạo điều kiện khắc phục sự cố và đơn giản hóa việc bảo trì.

- Sử dụng Nhãn và Ký hiệu: Gán nhãn và ký hiệu có ý nghĩa cho cuộn dây, tiếp điểm, bộ hẹn giờ, bộ đếm và các thành phần chương trình khác. Cách thực hành này nâng cao sự hiểu biết về chương trình và giúp xác định các thành phần cụ thể dễ dàng hơn trong quá trình phát triển và gỡ lỗi chương trình.

- Nối đất và che chắn thích hợp: Trong môi trường công nghiệp, nhiễu điện có thể ảnh hưởng đến hiệu suất của PLC. Kỹ thuật nối đất thích hợp và việc sử dụng cáp có vỏ bọc cho đầu vào và đầu ra giúp giảm thiểu tác động của nhiễu điện.

- Xử lý lỗi và chẩn đoán lỗi: Thực hiện các quy trình xử lý lỗi trong chương trình logic bậc thang để phát hiện và ứng phó với các lỗi hoặc các điều kiện không mong muốn. Sử dụng các tính năng chẩn đoán do nhà sản xuất PLC cung cấp để hỗ trợ xác định và khắc phục sự cố.

KỸ THUẬT LOGIC BẬC THANG NÂNG CAO

- Chức năng toán học: PLC thường bao gồm các chức năng toán học, cho phép các chương trình logic bậc thang thực hiện các phép tính phức tạp hoặc các tác vụ thao tác dữ liệu. Các hàm này có thể bao gồm cộng, trừ, nhân, chia, v.v.

- So sánh dữ liệu: So sánh các giá trị hoặc điều kiện là một khía cạnh quan trọng của lập trình logic bậc thang. Sử dụng các hướng dẫn so sánh, chẳng hạn như lớn hơn (GT), nhỏ hơn (LT), bằng (EQ) hoặc không bằng (NE), để đưa ra quyết định dựa trên giá trị đầu vào hoặc giá trị biến.

- Điều khiển PID: PLC cũng có thể thực hiện các vòng điều khiển Tỷ lệ - Tích phân - Dẫn xuất (PID) bằng cách sử dụng logic bậc thang. Điều khiển PID rất hữu ích để duy trì khả năng kiểm soát chính xác các biến số của quá trình, chẳng hạn như nhiệt độ hoặc áp suất, bằng cách điều chỉnh đầu ra dựa trên tín hiệu phản hồi.

KẾT LUẬN VỀ LẬP TRÌNH PLC BẰNG LOGIC BẬC THANG: HƯỚNG DẪN TOÀN DIỆN

Lập trình logic bậc thang vẫn là một cách tiếp cận cơ bản và được áp dụng rộng rãi trong lập trình PLC do tính đơn giản và giống với các mạch logic chuyển tiếp. Bằng cách hiểu những điều cơ bản về logic bậc thang, các thành phần của nó và tuân thủ các phương pháp thực hành tốt nhất, các kỹ sư có thể phát triển các chương trình điều khiển hiệu quả và đáng tin cậy cho nhiều ứng dụng tự động hóa công nghiệp. Sử dụng logic bậc thang như một công cụ mạnh mẽ trong lập trình PLC đảm bảo khả năng điều khiển được tối ưu hóa, cải thiện hiệu quả và nâng cao độ an toàn trong môi trường công nghiệp.

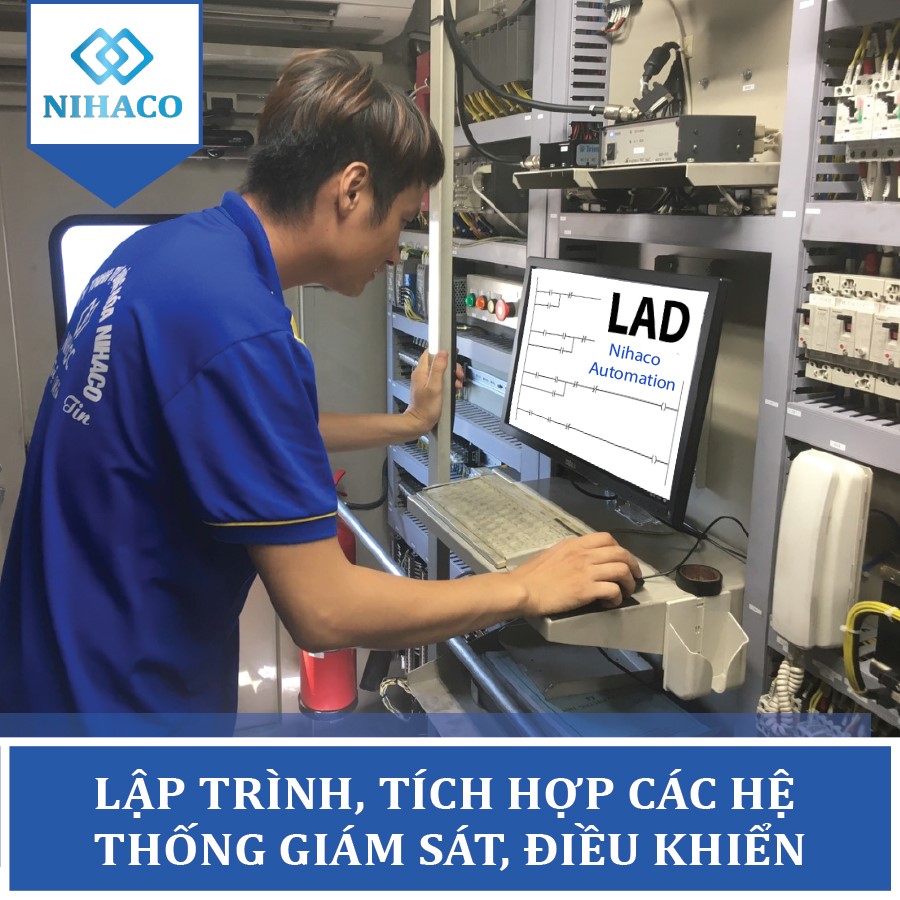

Nihaco lập trình, tích hợp các hệ thốn giám sát, điều khiển

Hãy nhớ rằng, lập trình logic bậc thang đòi hỏi sự hiểu biết vững chắc về quy trình công nghiệp đang được kiểm soát và các yêu cầu cụ thể của ứng dụng. Học tập liên tục, luôn cập nhật các tài liệu và hướng dẫn của nhà sản xuất PLC cũng như kinh nghiệm thực hành là điều cần thiết để thành thạo lập trình logic bậc thang cho PLC.

Bằng cách nắm vững các khái niệm, tuân theo các phương pháp hay nhất và tận dụng các kỹ thuật tiên tiến, các kỹ sư có thể thiết kế các chương trình logic bậc thang hiệu quả và mạnh mẽ nhằm tối ưu hóa các quy trình tự động hóa trong các lĩnh vực công nghiệp khác nhau.
