Biến tần Schneider ATV61

Biến tần altivar 61 – Inverter altivar 61

Họ biến tần Schneider (Techmecanique) Altivar 61 – ATV61 – Inverter ATV61 được thiết kế dải tần rộng từ 0…1000Hz, dải công suất cung cấp cho động cơ từ 0.75…630Kw theo tiêu chuẩn: IEC/EN 61800-5-1, IEC/EN 61800-3. Được ứng dụng rộng rãi trong công nghiệp và dân dụng, sử dụng biến tần altivar 61 bên cạnh việc đáp ứng các ứng dụng điều khiển động cơ, còn dùng chuyển đổi nguồn 1 pha thành 3 pha, tiết kiệm năng lượng…

1. Thông số kỹ thuật cơ bản biến tần altivar 61:

–   Nguồn cung cấp cho biến tần ATV61:

+ Điện áp 1 pha 200…240V, 50/60Hz + Điện áp 3 pha 200…240V, 50/60Hz

+ Điện áp 3 pha 380…480V, 50/60Hz

–   Gồm 2 cụm tiếp điểm đấu nối relay:

+ 2 cụm tiếp điểm raqlay R1A, R1B, R1C và R2A, R2C có khả năng đóng cắt tối thiểu 3mA cho 24V và đóng cắt tối đa 5A cho 250Vac, hay 30Vdc.

–   4 ngõ vào alalog AL1+, AL1-, AL2, AO1

–   6 ngõ và vào logic L1…L6 Có thể thêm các ngõ vào ra analog và logic bằng cách gắn thêm card mở rộng

–   PWR: kích hoạt tính năng bảo vệ an toàn

–   Mức độ bảo vệ IP20, IP54

–   Bộ lọc EMC lớp A hoặc B được tích hợp hoặc tách rời

–   Có thể gắn thêm các card mở rộng:

+ Card mở rộng ngõ vào ra input/output

+ Card nhận truyền dữ liệu

+ Card giao tiếp với encoder

+ Card kết nối điều khiển chương trình bên trong

+ Card cho phép kết nối điều khiển nhiều động cơ

–   Màn hình hiển thị có thể tách rời

–   Có chức năng thắng trở kháng

2. Ứng dụng bien tan altivar 61:

Biến tần Schneider (Techmecanique) ATV61 dùng điều khiển động cơ không đồng bộ có dải công suất phân bố rộng từ 0.75…630Kw thích hợp cho các phụ tải như: Hệ thống máy bơm nước, hệ thống quạt thông gió, thiết bị nâng hạ trong công nghiệp, máy cẩu, băng truyền, thang cuốn…

3. Lựa chọn công suất biến tần schneider ATV61 – inverter ATV61 cho động cơ:

Bảng dãy công suất biến tần ATV 61  do hãng Electric Schneider cung cấp

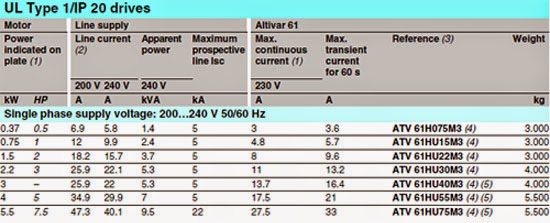

• Loại biến tần 1/IP có nguồn cung cấp 1 pha 200…240V 50/60Hz

Inverter ATV61 single phase phase supply voltage: 200…240V 50/60Hz

• Loại biến tần 1/IP có nguồn cung cấp 3 pha 200…240V 50/60Hz

Inverter ATV61 three phase phase supply voltage: 200…240V 50/60Hz

• Loại biến 12/IP có nguồn cung cấp 3 pha 380…480V 50/60Hz bộ lọc nhiễu điện từ EMC lớp B

Inverter ATV 61 three phase phase supply voltage: 380…480V 50/60Hz with an integrated class B EMC filter

• Loại biến 12/IP, A EMC filter có nguồn cung cấp 3 pha 380…480V 50/60Hz bộ lọc nhiễu điện từ lớp A

Inverter atv61 three phase phase supply voltage: 380…480V 50/60Hz with an interated class A EMC filter

• Loại biến 1/IP, nguồn cung cấp 3 pha 380…480V 50/60Hz

Inverter atv 61 three phase phase supply voltage: 380…480V 50/60Hz
