LẮP ĐẶT BIẾN TẦN DELIXI H500 CHO HỆ THỐNG MÁY CẮT DAO QUAY

Trong bối cảnh các dây chuyền sản xuất ngày càng đòi hỏi tốc độ và độ chính xác cao, việc tự động hóa các khâu cắt, dán, in là xu hướng tất yếu của các nhà máy bao bì hiện nay. Mới đây, Công ty Cổ phần Tự động hóa Nihaco đã hoàn thành dự án nâng cấp hệ thống điều khiển máy cắt dao quay, đưa công nghệ biến tần Delixi H500 và bộ lập trình PLC Siemens vào vận hành thực tế tại một xưởng sản xuất carton quy mô lớn.

Hệ thống máy cắt dao quay – trái tim của dây chuyền bao bì

Máy cắt dao quay là thiết bị đảm nhiệm công đoạn cắt tấm carton cuộn liên tục thành kích thước tiêu chuẩn. Đặc điểm của máy là dao quay liên tục cùng chiều chuyển động của băng tải, thực hiện nhát cắt nhanh, không cần dừng vật liệu, nhờ đó tiết kiệm thời gian và giữ ổn định năng suất.

Cấu trúc cơ bản của hệ thống bao gồm:

• Động cơ trục dao truyền động cho lưỡi cắt quay tròn.

• Băng tải đưa vật liệu với tốc độ thay đổi theo công suất dây chuyền.

• Bộ điều khiển trung tâm (PLC) tính toán tốc độ và pha dao cắt.

• Cảm biến hoặc encoder phản hồi vị trí, đảm bảo mỗi lần cắt chính xác theo chiều dài định sẵn.

Tuy nhiên, với các hệ thống điều khiển cũ không tích hợp biến tần, việc đồng bộ tốc độ giữa dao quay và băng tải gần như không thể đạt chính xác tuyệt đối.

Nhược điểm của máy cắt dao quay khi không sử dụng biến tần

Khi điều khiển động cơ chỉ bằng khởi động trực tiếp hoặc contactor, tốc độ dao hoàn toàn cố định, không thể thay đổi linh hoạt theo nhịp băng tải. Điều này dẫn đến hàng loạt hạn chế:

• Sai lệch vị trí cắt, gây hao hụt vật liệu, sản phẩm lỗi.

• Rung giật cơ học do động cơ khởi động đột ngột, làm giảm tuổi thọ lưỡi dao và trục.

• Không thể tinh chỉnh tốc độ trong quá trình vận hành, bắt buộc dừng máy khi cần hiệu chỉnh.

• Tiêu tốn điện năng vì động cơ luôn hoạt động ở công suất tối đa.

• Không thể tích hợp tự động hóa hoặc điều khiển theo tín hiệu phản hồi từ encoder.

Trước thực trạng đó, nhiều nhà máy đã tìm đến giải pháp điều khiển biến tần kết hợp PLC để tối ưu hóa tốc độ, pha và độ chính xác của dao cắt.

Giải pháp CHO MÁY CẮT DAO QUAY của Nihaco Automation: Biến tần Delixi H500 và Lập trình PLC Siemens

Nhận thấy hệ thống cũ của khách hàng thường xuyên gặp lỗi lệch pha dao, cắt sai vị trí và hao tốn điện năng, Nihaco đã tiến hành thiết kế – thay thế toàn bộ hệ thống điều khiển bằng thiết bị mới.
Cụ thể, hệ thống được cấu hình với:

• Biến tần Delixi H500: điều khiển vector không cảm biến, phản hồi mô-men nhanh, độ chính xác cao khi chạy ở tốc độ thấp.

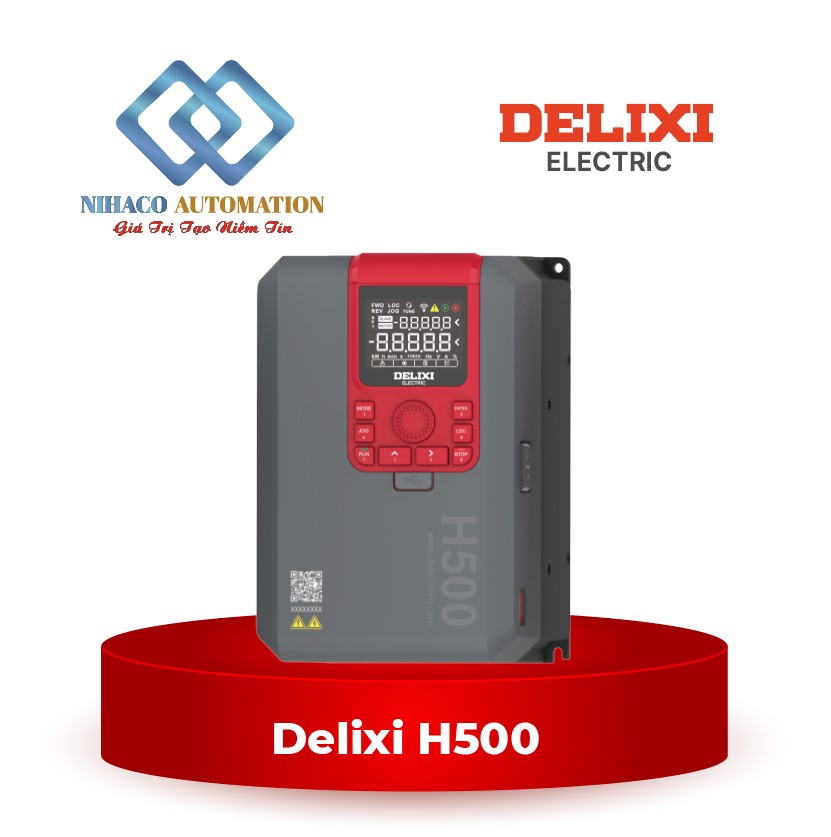

Biến tần Delixi H500G18R5P22T4(B)L

Công suất: 22 Kw

Điện áp đầu vào: 3 pha 380V

Điện áp đầu ra: 3 pha 380V

Thời gian bảo hành: 24 tháng

Thương hiệu: Delixi

Mã sản phẩm: H500G18R5P22T4(B)L

• PLC Siemens: lập trình điều khiển toàn bộ chu trình vận hành, xử lý tín hiệu từ encoder để đồng bộ tốc độ giữa dao cắt và băng tải.

• Encoder độ phân giải cao: cung cấp tín hiệu phản hồi tức thời giúp PLC tính toán pha cắt chuẩn xác đến từng miligiây.

Hệ thống mới cho phép điều khiển mượt, ổn định, có thể thay đổi chiều dài cắt ngay trên màn hình điều khiển mà không cần dừng máy.

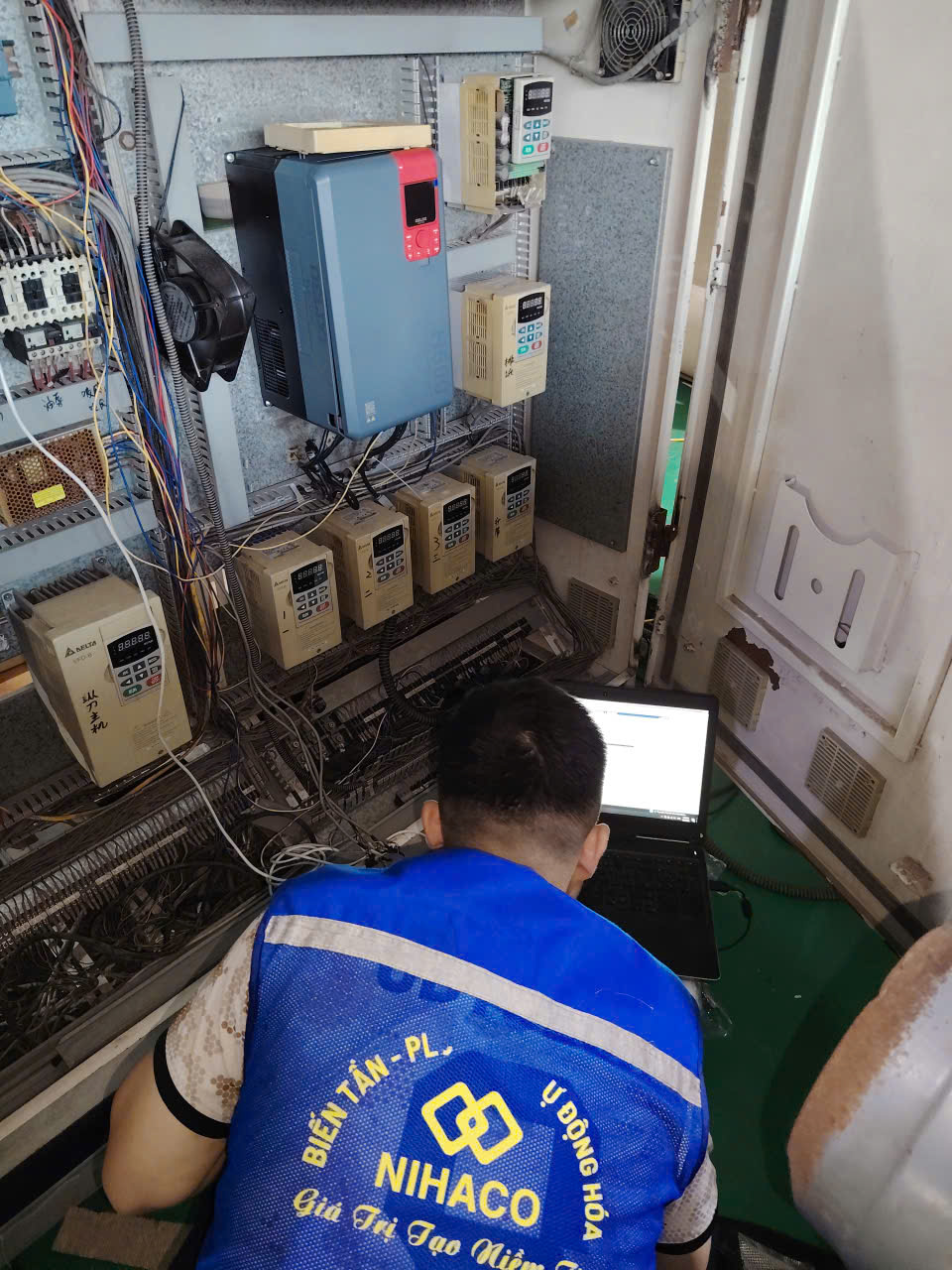

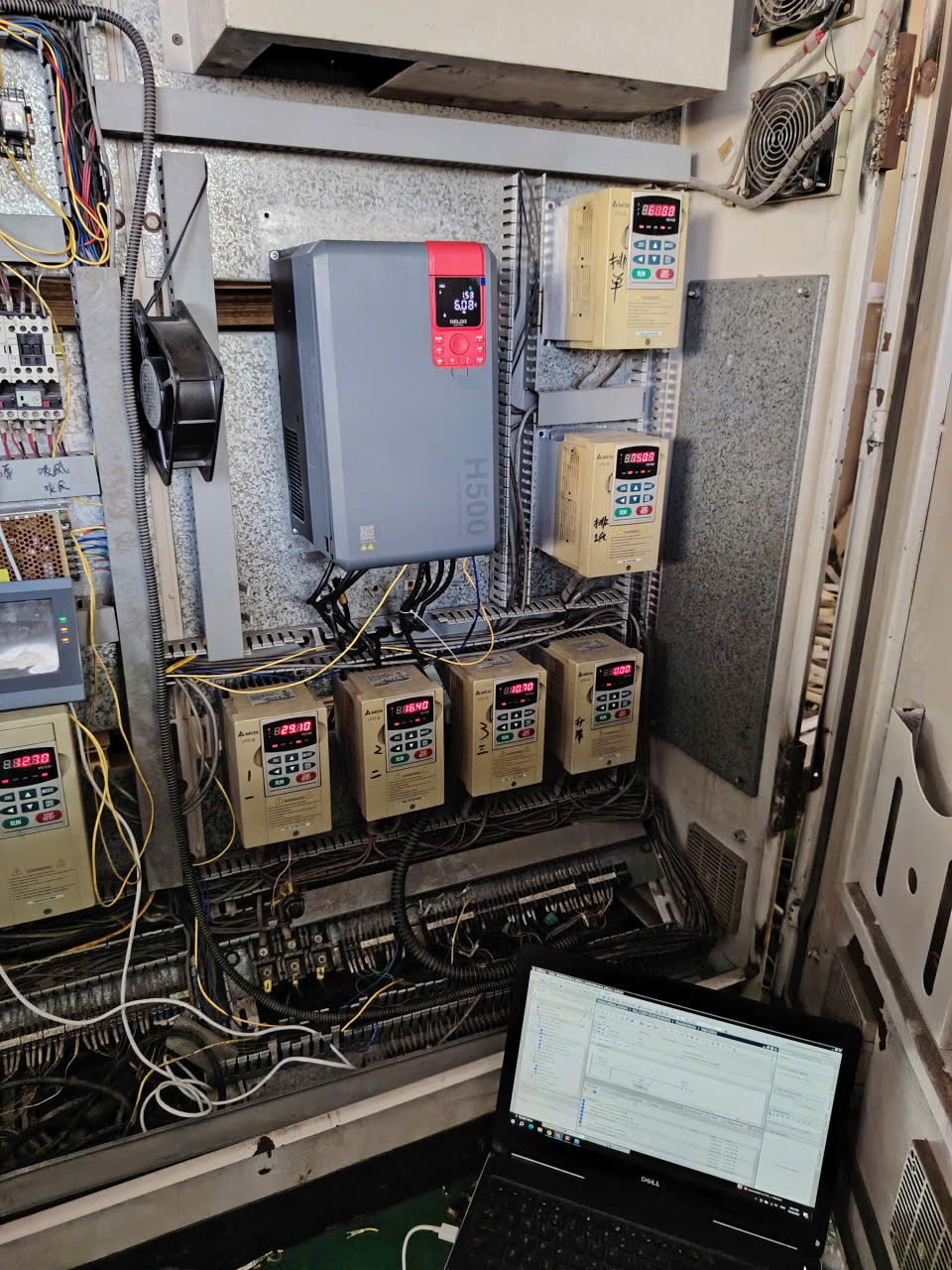

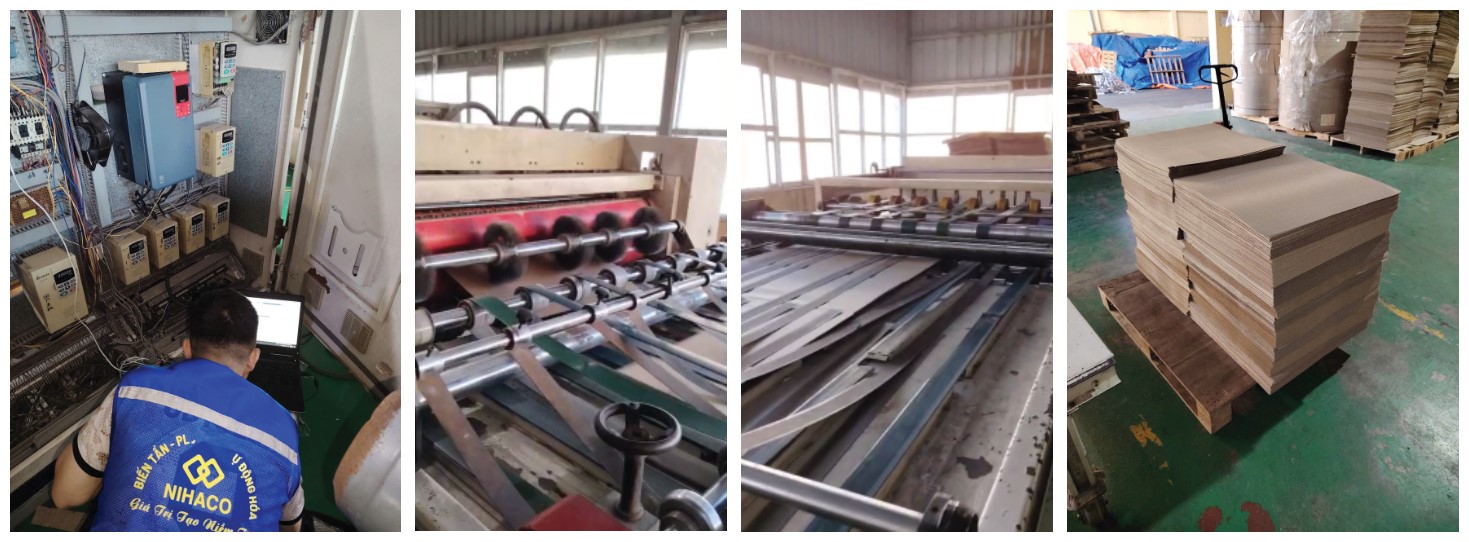

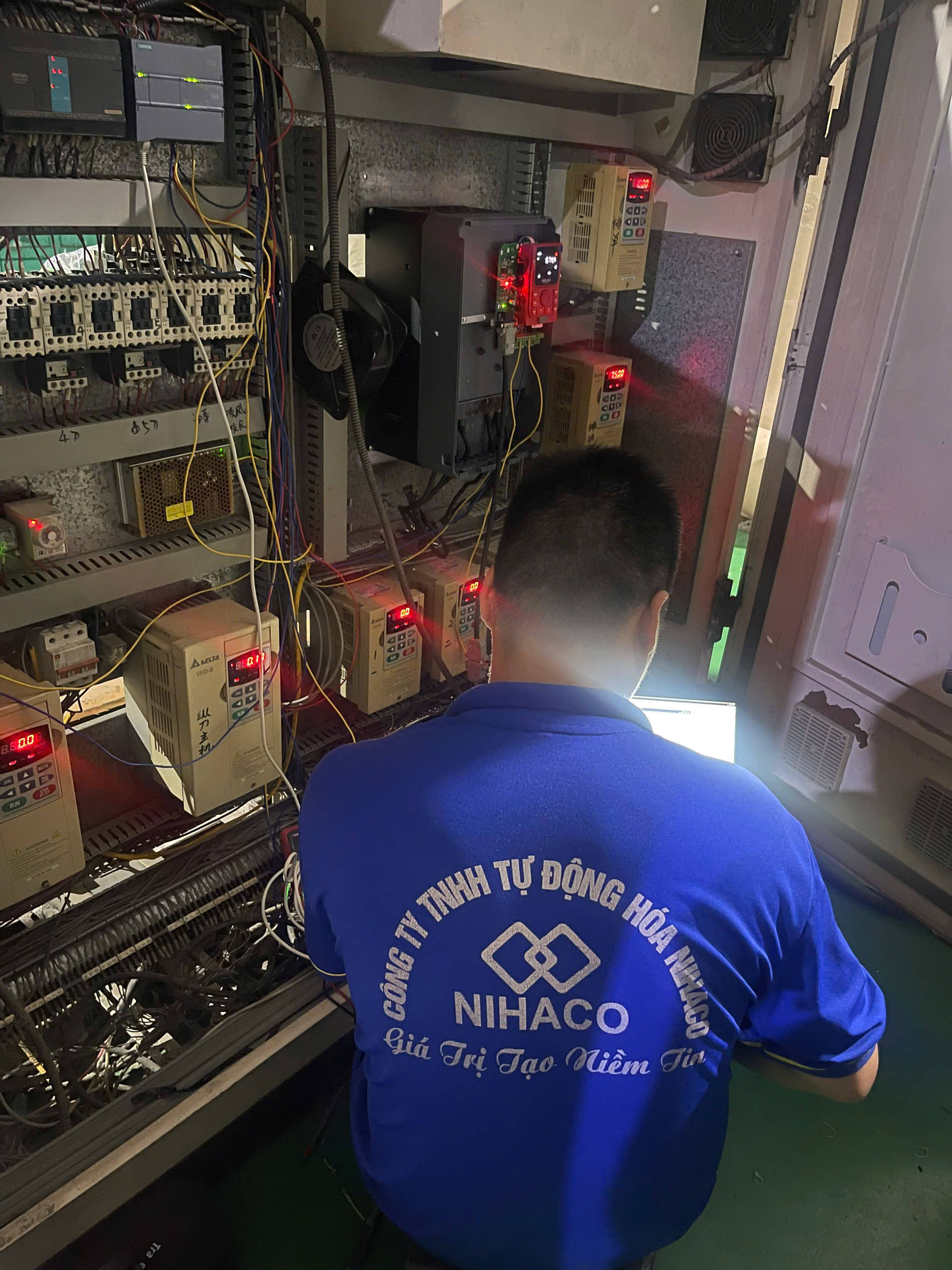

Hình ảnh thực tế từ dự án

Nguyên lý vận hành của hệ thống nâng cấp

Trong quá trình hoạt động:

• Cảm biến tốc độ ghi nhận vận tốc băng tải.

• PLC Siemens xử lý tín hiệu, gửi lệnh điều khiển đến biến tần Delixi H500.

• Biến tần điều khiển động cơ trục dao quay đồng bộ với vận tốc băng tải.

• Khi sản phẩm đi đến vị trí cắt, dao quay đạt đúng tốc độ và pha, thực hiện nhát cắt chính xác, nhanh và gọn.

• Sau khi cắt, trục dao giảm tốc, trở về vị trí ban đầu và tiếp tục chu trình mới.

Nhờ cơ chế này, máy cắt hoạt động êm, ổn định, độ lệch gần như bằng 0, nâng cao đáng kể năng suất và chất lượng sản phẩm.

Lợi ích sau khi lắp đặt biến tần và nâng cấp hệ thống máy cắt

Sau khi dự án hoàn thành, hệ thống cho thấy nhiều cải thiện rõ rệt:

• Tốc độ cắt tăng 15–20% so với trước.

• Độ chính xác vết cắt đạt sai số dưới ±0,5 mm.

• Giảm tiêu thụ điện năng nhờ điều khiển biến tần.

• Dao cắt hoạt động êm, ít rung, giảm hao mòn cơ khí.

• Giao diện điều khiển trực quan, dễ vận hành và bảo trì.

Tối ưu – Tiết kiệm – Hiện đại hóa cùng Nihaco

Dự án nâng cấp máy cắt dao quay là một minh chứng cho năng lực của Nihaco Automation trong việc thiết kế, thi công và tích hợp các hệ thống điều khiển tự động hóa công nghiệp.
Giải pháp sử dụng biến tần Delixi H500 không chỉ giúp doanh nghiệp tiết kiệm chi phí vận hành, mà còn nâng cao độ tin cậy và tuổi thọ thiết bị.
